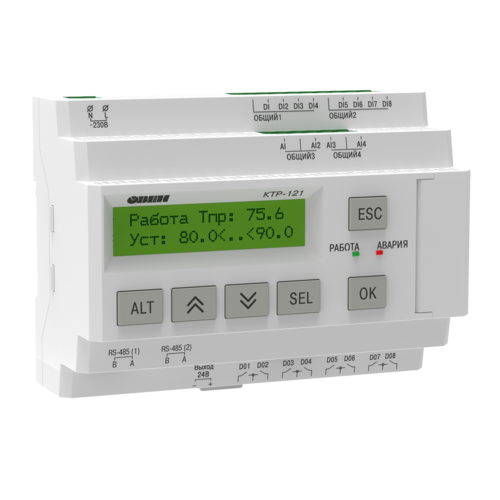

Масштабное обновление встроенного ПО приборов для автоматизации котельных ОВЕН КТР-121

2023-02-28 10:10:34

Компания ОВЕН информирует об обновлении встроенного программного обеспечения приборов для автоматизации котельных линейки ОВЕН КТР-121 до версии 3.0

Изменения в модификации КТР-121-02.41

Новый алгоритм управления каскадом котлов.
Теперь необходимую мощность котла определяет котловой регулятор КТР-121.01.10, каскадный контроллер рассчитывает необходимое число включенных в работу котлов, производит запись уставки в котловые регуляторы.
Новый механизм расчета количества включенных котлов.
Теперь интеграл на подключение котла в каскад считается в диапазоне ниже средней границы регулирования, на отключение – выше верхней границы.
Новый механизм ввода котла в работу.
Теперь котел считается введенным в каскад только после появления статуса «Работа». Во время розжига и прогрева расчет интеграла и начало отсчета времени стабилизации заморожены.
Новый механизм расчета времени стабилизации.
Теперь таймер стабилизации системы не запускается в крайних точках, после подключения или отключения последнего доступного для работы котла.
Добавлена функция баланса мощности каскада.
Принудительно отключает последний включенный котел, если общую мощность разблокированных котлов можно достичь на меньшем количестве котлов. Рассчитывается по среднему скользящему значению мощности за заданный пользователем промежуток времени.
Добавлена функция коррекции уставки по тепловой нагрузке.
Функция позволяет повысить уставку при большом теплопотреблении и снизить при малом. Теплопотребление рассчитывается по интерфейсу RS-485 от подключенных тепловых регуляторов КТР-121.03
Добавлена функция принудительного включения ведущего котла.
При снижении температуры подачи каскада на значение заданной дельты от верхней границы регулирования ведущий котел будет принудительно запущен в работу без расчета интеграла на подключение котла.
Изменена аварийная стратегия при обрыве датчика подачи.
Теперь во время аварии датчика подачи в общем коллекторе контроллер разблокирует все доступные котлы со статусом «Основной». Так, все КТР-121.01.10 перейдут на поддержание температуры подачи по собственным параметрам, согласно своему алгоритму.
Изменена функция последовательности включения котлов.
Теперь выбранная в настройках последовательность определяет условие на подключение следующего котла, учитывая мощность уже включенных котлов. Условие можно отключить, тогда отключение и подключение будет только по условию температуры подачи.
Добавлена поддержка NTC датчиков до 10 кОм.
еперь в настройках прибора задаются параметры R25 и B25/100 для датчика NTC, чтобы автоматически рассчитать его характеристику.
Расширены диапазоны параметров.
Для ДельтаТобр до 5…60, для ПорогТобр до 0…150, для DIВр.Флтр до 0…5.

Изменения в модификации КТР-121-01.10

Новый алгоритм управления ступенчатыми горелками.
Интегралы на подключение и отключение каждой ступени рассчитывается в разных диапазонах. При снижении температуры ниже нижней границы регулирования принудительно подключается дополнительная ступень. При превышении верхней границы принудительно отключается вторая или третья ступень.
Добавлена функция блокировки котла внешней кнопкой.
При работе в каскаде внешняя кнопка «Стоп» котлового регулятора исключает котел из каскада, котел и все его исполнительные механизмы останавливаются и блокируются.
Новый механизм расчета времени стабилизации.
Теперь таймер стабилизации системы не запускается в крайних точках, после подключения или отключения последней доступной для работы ступени.
Добавлена функция принудительного включения котла.
При снижении температуры подачи котла на значение заданной дельты от верхней границы регулирования котел будет принудительно запущен в работу без расчета интеграла на подключение, если нет блокирующих факторов (запрет на работу от каскада, критическая авария, кнопка «Стоп»).
Изменена функцию удержания минимальной мощности горелки.
Теперь минимальная мощность ограничена (удерживается), пока у котлового регулятора есть разрешение на работу от КТР-121.02.41. Если аналогичная функция активирована на каскадном регуляторе – котел не отключается, пока нет блокирующих факторов (критическая авария, перегрев или кнопка «Стоп»).
Доработана функция управления отсечными клапанами.
Теперь если в настройках отключено управление насосами котла, клапан протока открывается только после перехода контроллера в режим «Работа». В режимах розжига и прогрева клапан закрыт.
Доработана функцию перезапуска горелки.
При перезапуске модулируемой горелки после непрерывной работы в течение 24 часов контроллер учитывает переход сервопривода на минимальное горение и переводит его в рассчитанное положение после повторного запуска.
Доработана функцию ручного сброса аварии горелки.
Теперь при сбросе аварии горелки кнопкой на время розжига замыкаются контакты Т1-Т2, чтобы сбросить аварию на топочном автомате.
Добавлен выбор стратегии поведения модулируемой горелки при фиксировании критической аварии.
Теперь поведение модулируемой горелки при фиксировании критической аварии настраиваемое. Запрос на розжиг может быть снят сразу или после перевода сервопривода на минимальное горение.
Добавлена поддержка NTC датчиков до 10 кОм.
Теперь в настройках прибора задаются параметры R25 и B25/100 для датчика NTC, чтобы автоматически рассчитать его характеристику.
Расширены диапазоны параметров.
Для ДельтаТобр до 5…60, для ПорогТобр до 0…150, для DIВр.Флтр до 0…5.

Изменения в модификациях КТР-121-02.20/40

Новый алгоритм управления ступенчатыми горелками.
Интегралы на подключение и отключение каждой ступени каждого котла рассчитываются в разных диапазонах. При снижении температуры ниже нижней границы регулирования принудительно подключается дополнительная ступень. При превышении верхней границы принудительно отключается вторая или третья ступень котла. Первая ступень отключается только по интегралу.
Новый алгоритм управления модулируемыми горелками.
Регулятор рассчитывает необходимую мощность в процентах и распределяет ее равномерно на все включенные в работу котлы. Количество включенных в работу котлов определяется процентом рассчитанной мощности и порогами на подключение и отключение котлов, которые устанавливает пользователь
Добавлен выбор стратегии поведения модулируемой горелки при фиксировании критической аварии.
Теперь поведение модулируемой горелки при фиксировании критической аварии настраиваемое. Запрос на розжиг может быть снят сразу или после перевода сервопривода на минимальное горение.
Добавлена функция принудительного включения ведущего котла.
При снижении температуры подачи каскада на значение заданной дельты от верхней границы регулирования ведущий котел может быть принудительно запущен в работу без расчета интеграла на подключение котла.
Доработана функция перезапуска горелки.
При перезапуске модулируемой горелки после непрерывной работы в течение 24 часов контроллер учитывает переход сервопривода на минимальное горение и переводит его в рассчитанное положение после повторного запуска.
Доработана функция ручного сброса аварии горелки.
Теперь при сбросе аварии горелки кнопкой на время розжига замыкаются контакты Т1-Т2, чтобы сбросить аварию на топочном автомате.
Добавлена поддержка NTC датчиков до 10 кОм.
Теперь в настройках прибора задаются параметры R25 и B25/100 для датчика NTC, чтобы автоматически рассчитать его характеристику.
