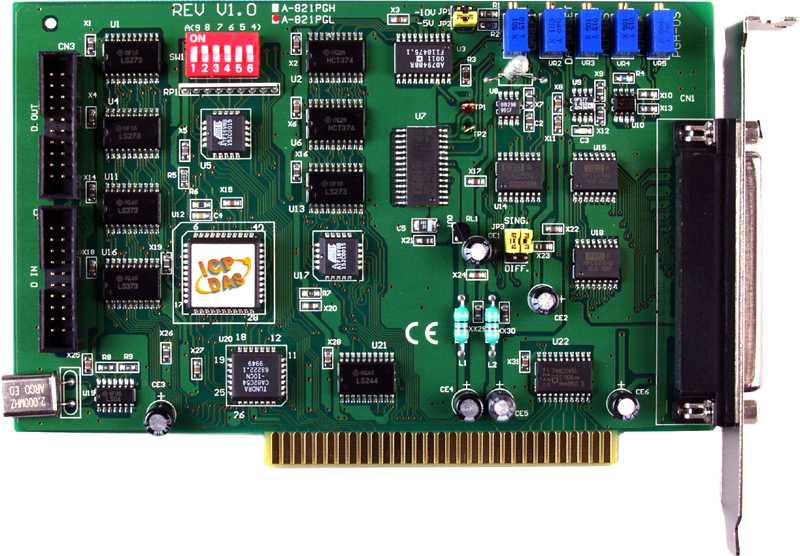

A-821PGL CR Многофункциональная плата ISA с каналами: 16 AI, 1 AO, 16 DI, 16 DO

Программируемое усиление АЦП

1 , 2 , 4 , 8

Количество потенциальных каналов аналогового ввода

16

Артикул полный

00-01075444

Температурный дрейф нуля

15 ppm/°C

Габаритные размеры, мм

160 x 106 x 22

Потребление тока

300 мА при +5 В

Частота отклика

1 МГц

Нагрузочная способность выходов

Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В

Специальные предложения

Распродажа 

Количество неизолированных каналов дискретного ввода

16 

Количество неизолированных каналов дискретного вывода

16 

Частота дискретизации

45 кГц 

Количество каналов АЦП

8 

Разрешение АЦП

12 бит 

Входное сопротивление

10 МОм 
4.7 кОм 

Диапазон входных сигналов по напряжению

±0.625 В 
±5 В 
±2.5 В 
±1.25 В 

Точность АЦП

±0.01% при 25°C, ±10 В 

Количество каналов ЦАП

1 

Разрешение ЦАП

12 бит 

Диапазон выходных сигналов по напряжению

±10 В 

Сопротивление нагрузки

0.1 Ом 

Точность ЦАП

0.01% от полного диапазона 
±0.01% 

Тип компьютерной шины

ISA 

Количество каналов таймера/счётчика

3 

Максимальное разрешение счетчика

16 бит 

Максимальная частота входного сигнала

10 МГц 

Эталонные часы

Внутренние, 2 МГц 

Комплект поставки

Устройство 
краткое руководство пользователя 
CA-4002 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного ввода

16 

Напряжение лог. 0

0.8 В макс. 
0.4 В макс. 

Напряжение лог. 1

2 В мин. 
2.4 В мин. 

Совместимость

5 В/ТТЛ 

Количество каналов дискретного вывода

16
