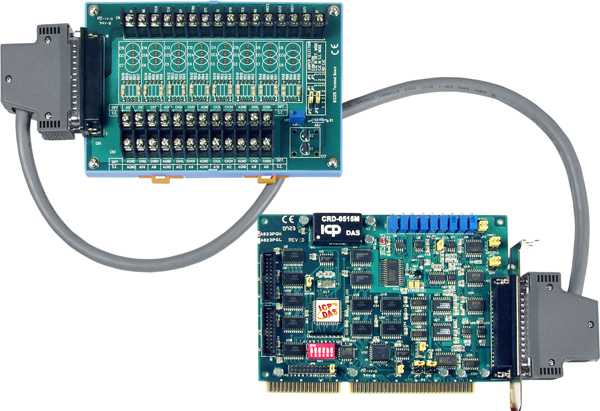

A-823PGH/S CR Многофункциональная плата ISA с каналами: 16 AI, 2 AO, 16 DI, 16 DO (с платой DB-8225)

Количество потенциальных каналов аналогового ввода

16

Артикул полный

00-06016683

Программируемое усиление АЦП

0.5, 1, 5, 10, 50, 100, 500, 1000

Температурный дрейф нуля

15 ppm/°C

Габаритные размеры, мм

163 x 124 x 22

Потребление тока

960 мА при +5 В

Частота отклика

1 МГц
1 Мгц

Нагрузочная способность выходов

Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В

Снимается с производства

0

Количество неизолированных каналов дискретного ввода

16 

Количество неизолированных каналов дискретного вывода

16 

Частота дискретизации

125 кГц 

Количество каналов АЦП

8 

Разрешение АЦП

12 бит 

Входное сопротивление

10 МОм 
4.7 кОм 

Диапазон входных сигналов по напряжению

±0.5 В 
±0.1 В 
±0.05 В 
±0.01 В 
±0.005 В 
0 ~ 0.1 В 
0 ~ 0.01 В 
0 ~ 10 В 
±5 В 
±1 В 
0 ~ 1 В 

Точность АЦП

±0.01% при 25°C, ±10 В 

Количество каналов ЦАП

2 

Разрешение ЦАП

12 бит 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Сопротивление нагрузки

0.1 Ом 

Точность ЦАП

0.01% от полного диапазона 
±0.01% 

Тип компьютерной шины

ISA 

Дочерняя плата

Да 

Количество каналов таймера/счётчика

3 

Максимальное разрешение счетчика

16 бит 

Максимальная частота входного сигнала

10 МГц 

Эталонные часы

Внутренние, 2 МГц 

Комплект поставки

Устройство 
краткое руководство пользователя 
CA-3710 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного ввода

16 

Напряжение лог. 0

0.8 В макс. 
0.4 В макс. 

Напряжение лог. 1

2 В мин. 
2.4 В мин. 

Совместимость

5 В/ТТЛ 

Количество каналов дискретного вывода

16
