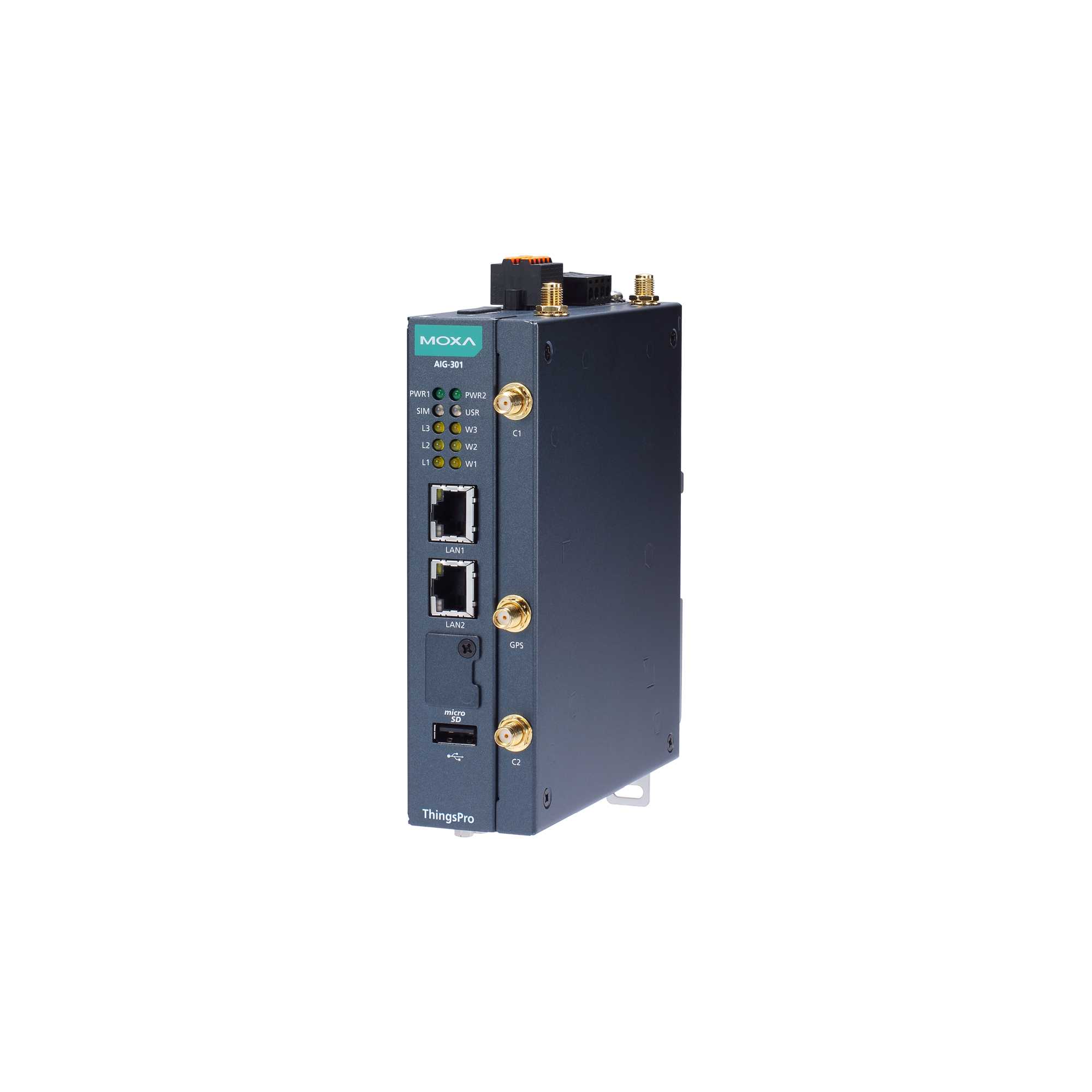

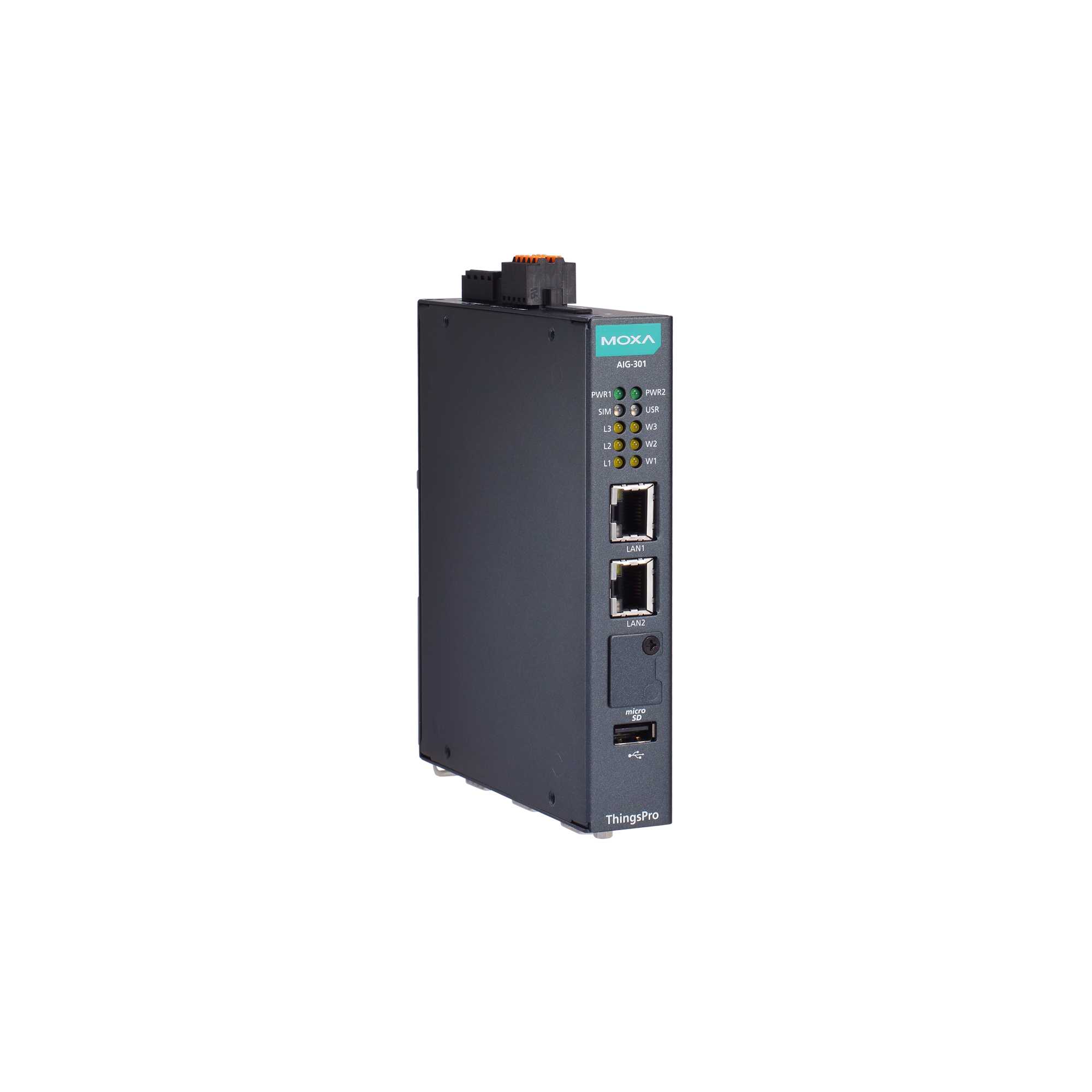

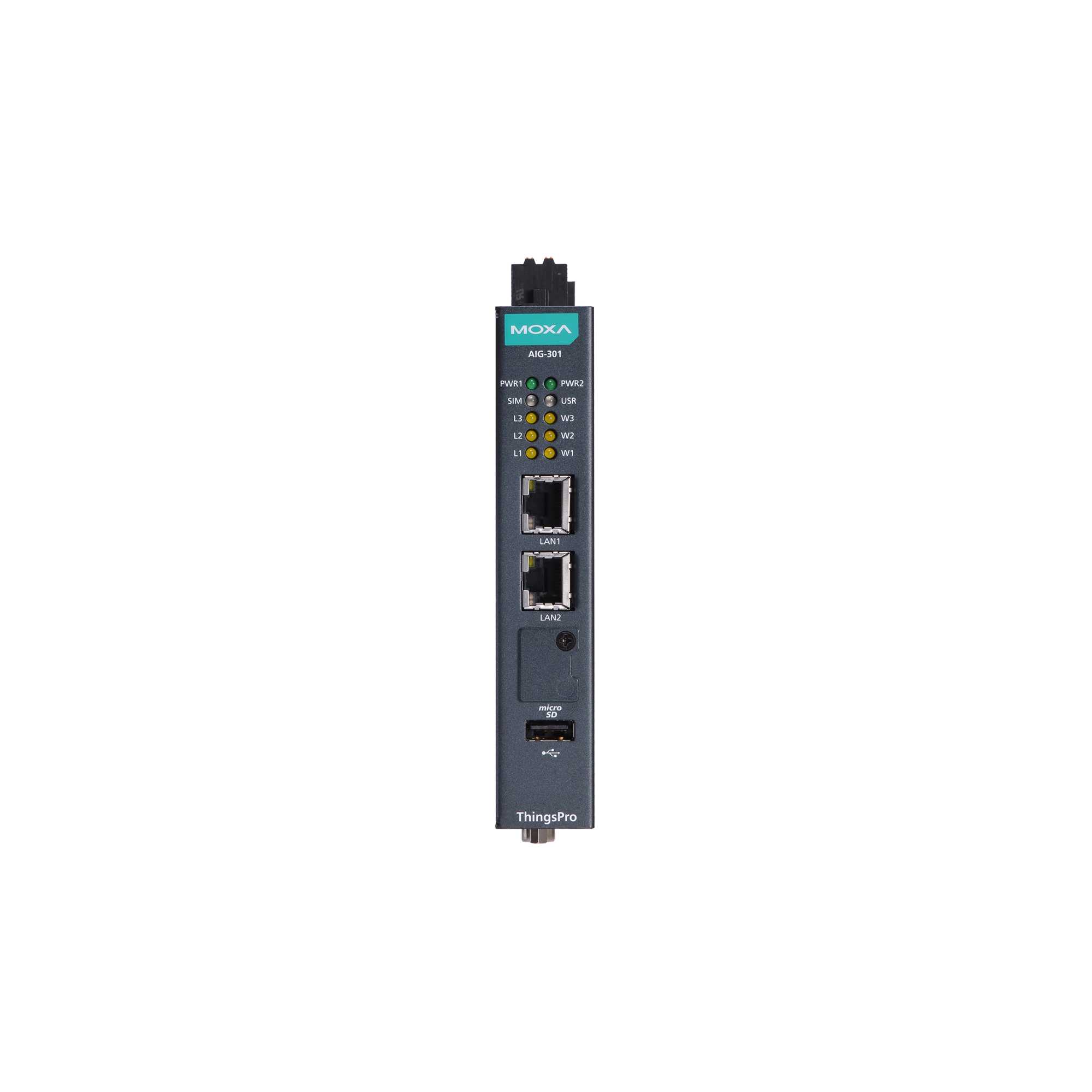

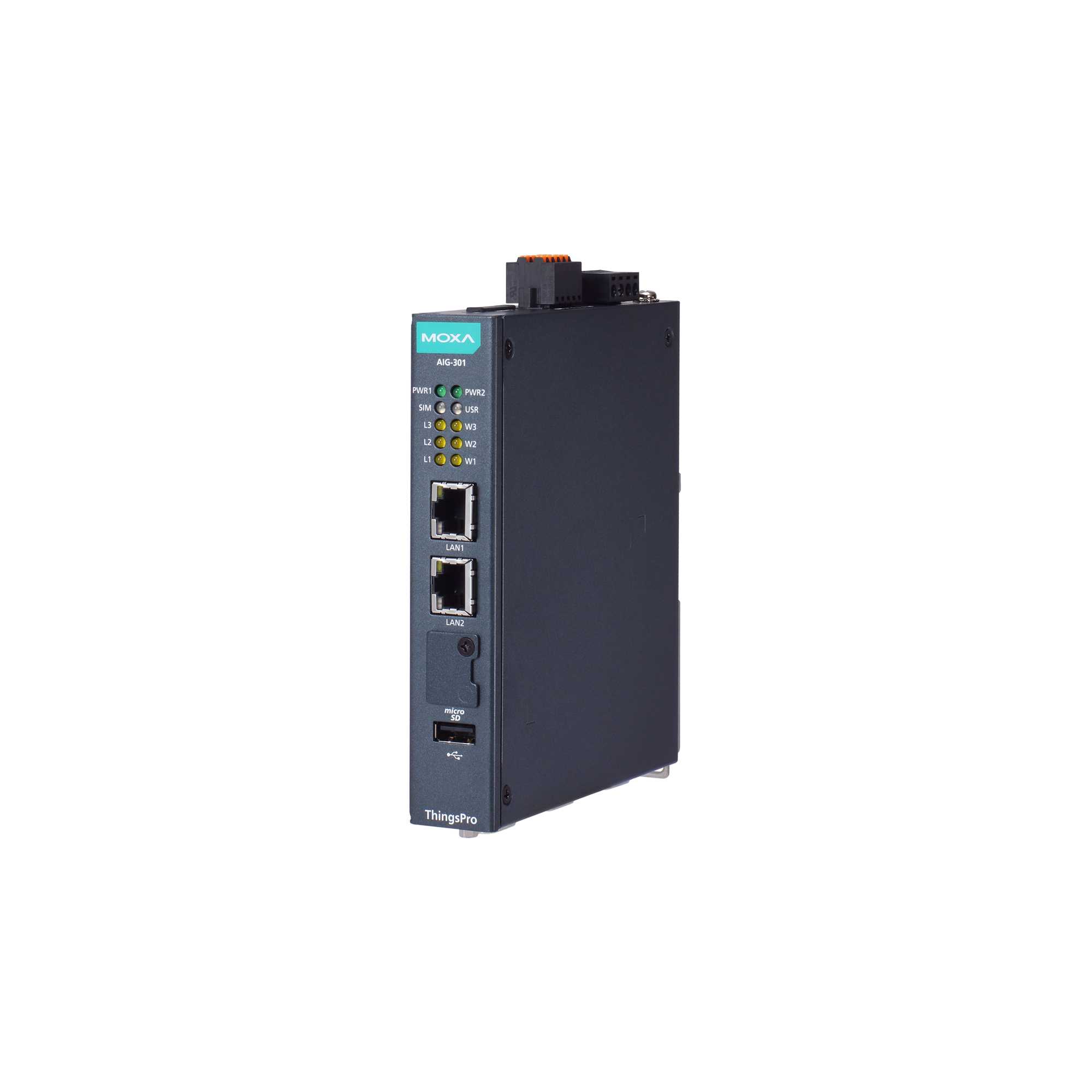

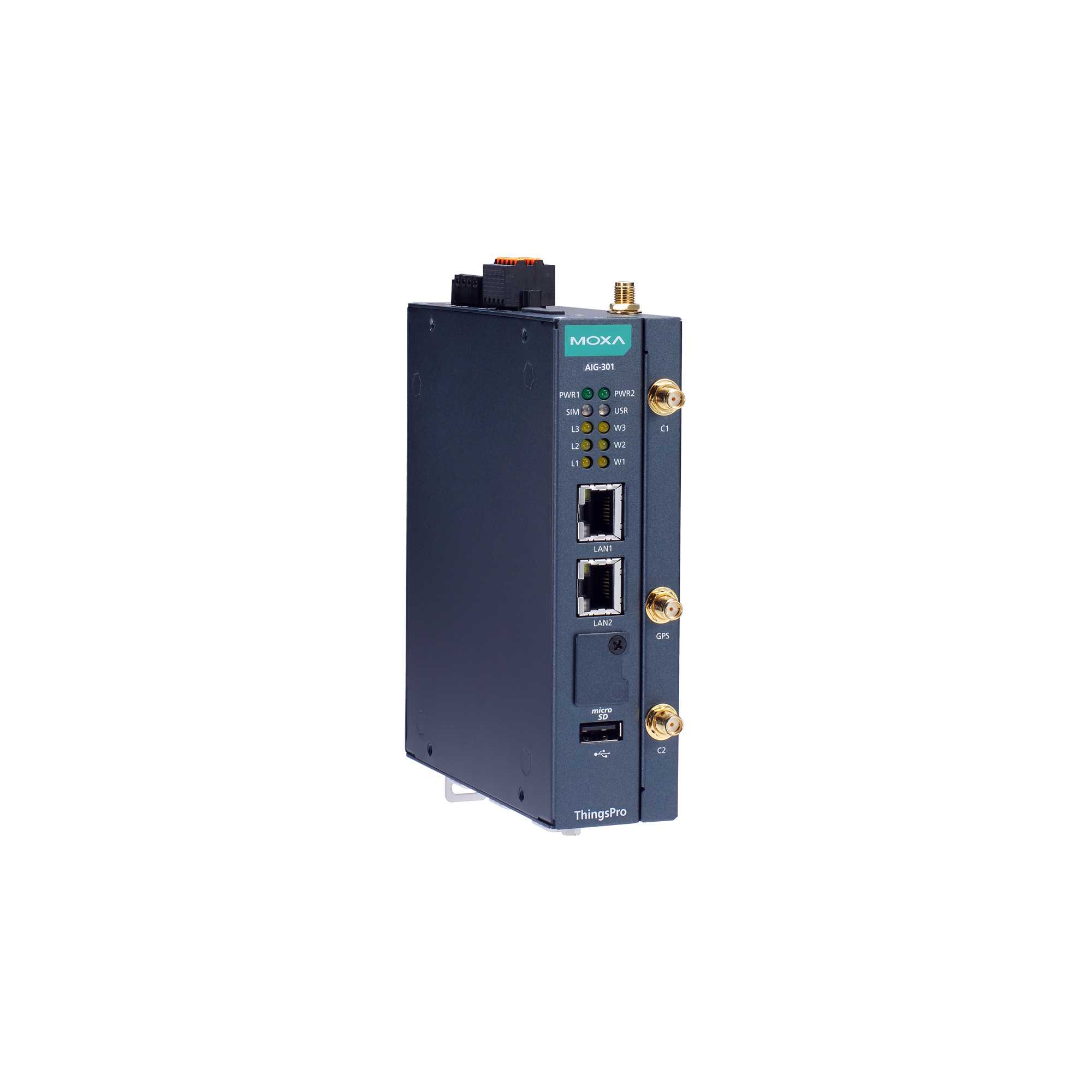

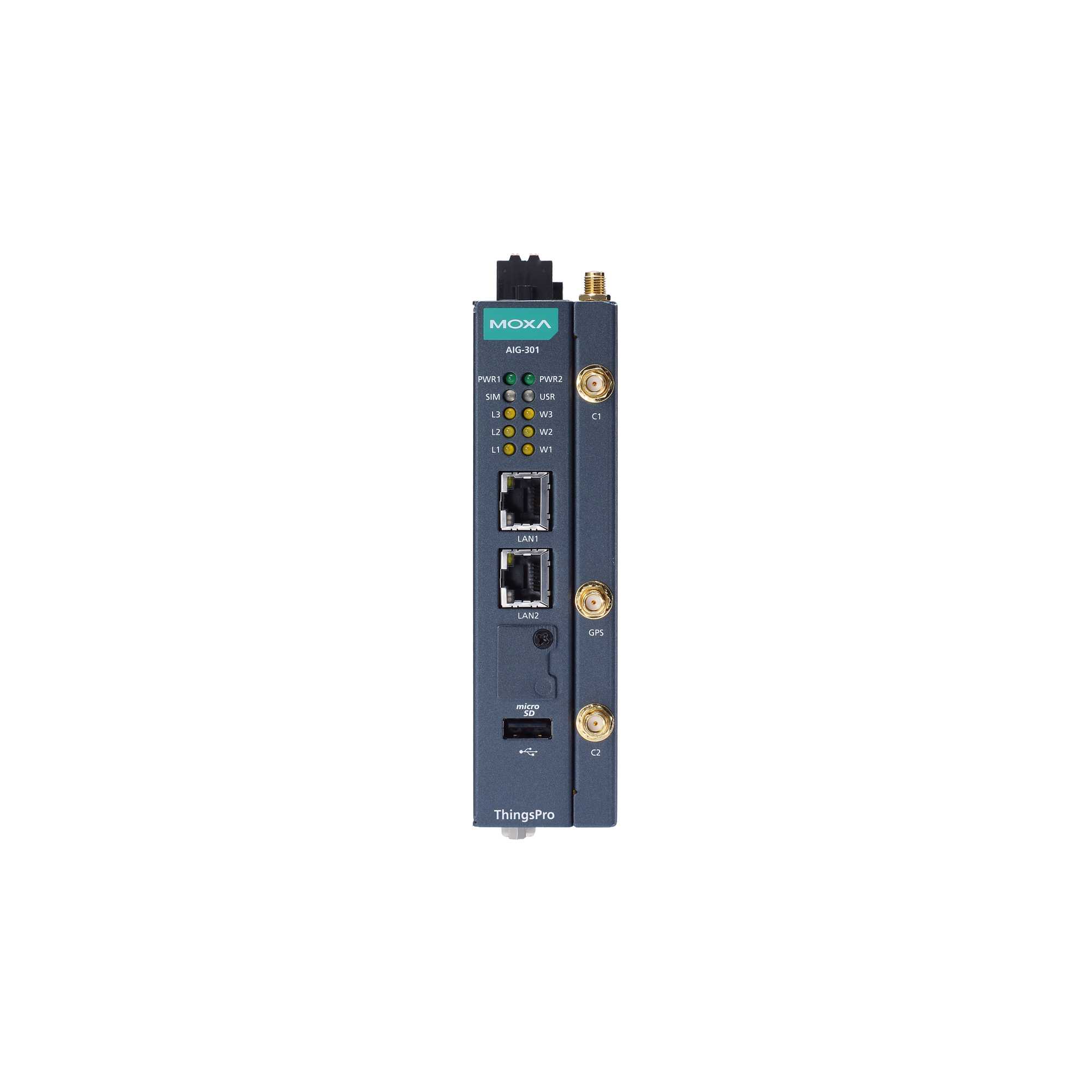

AIG-301-AZU-LX IIoT-шлюз с двухъядерным процессором Arm Cortex-A7 с тактовой частотой 1 ГГц, 1 портом CAN, 4 DI, 4 DO, программным обеспечением ThingsPro Edge и Azure IoT Edge

Артикул полный

00-06140171

Изоляция

2 кВ

Потребляемая мощность, не более Вт

4.8

Потребление 12 В

0.4 A

Вес брутто, кг

0.56

Вес нетто, кг

0.56

Габаритные размеры, мм

141.5 x 120 x 27

Наработка на отказ (MTBF), час

794092

Рабочая температура, до

85

Рабочая температура, от

-20

Тип приемника

72-канальныйl u-blox M8 engine, GPS/GLONASS/Galileo

Точность позиционирования

Position: 2.5 м CEP, SBAS: 2.0 м CEP

Точность времени

Aided starts: 3 сек, Cold starts: 26 сек

Объем установленной оперативной памяти

16 Гб 

Установлен процессор

Да 

Тип оперативной памяти

DDR3L 

Порты и интерфейсы

Digital I/O (GPIO) 
CAN 

Тип процессора

ARM 

Сетевые интерфейсы (Ethernet)

2 x LAN 

Область применения

Общего назначения 

Гарантийный срок

5 лет 

Форм-фактор

eMMC 

Напряжение изоляции, В

3000 

Напряжение лог. 0 (влажный контакт)

0 ~ 3 В пост. 

Напряжение лог. 1 (влажный контакт)

10 ~ 30 В пост. 

Напряжение лог. 1 (сухой контакт)

Замкнут на GND 

Напряжение лог. 0 (сухой контакт)

Открытый 

Разъем

Евро-разъем 

Тип каналов дискретного ввода

Влажный контакт (NPN), сухой контакт 

Комплект поставки

Устройство 
краткое руководство пользователя 
монтажный комплект 

Скорость передачи данных, бит/с

300 ~ 921600 

Бит данных

5, 6, 7, 8 

Стоповые биты

1, 1.5, 2 

Управление потоками данных

RTS/CTS, XON/XOFF, ADDC® для RS-485 

Разъем последовательного порта

4-контактный терминальный блок 

Четность

нет, чет, нечет, 0, 1 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
CAN_H 
CAN_L 
GND 
CAN_GND 
CAN_SHLD 
CAN_V+ 

Изоляция последовательной линии

Нет 

Разъем порта CAN

DB9 'папа' 

Скорость передачи данных

от 10 до 1000 кбит/с 

Максимальная нагрузка на канал

200 мА 

Напряжение лог. 1

24 В пост., открытый коллектор 30 В 

Тип каналов дискретного вывода

Sink 

Индикация режимов работы

Power x 2, User x 1, SIM x 1 

Диапазон входного напряжения питания

12 ~ 48 В, DC 

Безопасности и электромагнитной совместимости

EN 61000-6-4 
EN 61000-6-2 
CISPR 32 
EN 55032/35 
UL 62368-1 
EN 62368-1 
FCC Class A Part 15B 

Влажность

5 ~ 95 % ( без конденсата ) 

Температура хранения, °C

-40 ~ +85 

Температура эксплуатации, °C

-20 ~ +85 

Допустимые вибрации

Соответствует IEC 60068-2-27 

Допустимые удары

Соответствует IEC-60068-2-27 

Материал корпуса

Металл 

Класс защиты

IP30 

GPS

Да 

Глонас

Да 

LTE

LTE CAT-4 

Сторожевой таймер ( WDT )

Да 

Операционная система

Moxa Industrial Linux (Debian 9, Kernel 4.4) 

CAN

1 с изоляцией 2 КВ 

Крепление на DIN рейку

Да 

Настенное

Опция 

Тип памяти

DDR3L 

Объём установленной памяти

16 Гб 

Частота процессора

1.0 ГГц 

Установленный процессор

Armv7 Cortex-A7 dual-core 1 GHz 

Тип поддерживаемых процессоров

ARM 

Количество и тип портов

2 x 10/100/1000 (RJ-45) 

Стандарты

LTE CAT-4
