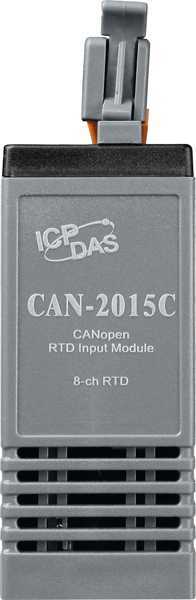

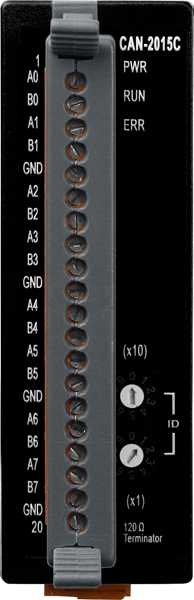

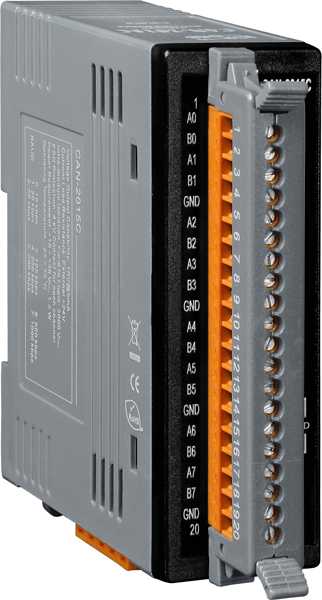

CAN-2015C CR Модуль ввода-вывода CANopen, 8 каналов аналогового ввода термосопротивлений

Артикул полный

00-06083150

Габаритные размеры, мм

33 x 99 x 78

Светодиодные индикаторы

PWR/RUN/ERR

Потребление тока

1.5 Вт

Частота дискретизации

10 Гц
10 Гц 

Температурный дрейф нуля

±0.5 мкВ/°C

Температурный дрейф шкалы

±20 ppm/ °C

Тип подключаемых датчиков

Pt100, Pt1000, Ni120, Cu100, Cu1000, JPt100

Тип устройства

Модуль аналогового ввода 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Скорость передачи данных

10 Кбит/с ~ 1 Мбит/с 

Терминальный резистор

120 Ом (выбирается DIP-переключателем) 

ID соединения

1 ~ 99 

Количество PDO (CANopen)

10 PDO приема/ 10 PDO передачи 

Количество доступных SDO

1 сервер, 0 клиентов 

NMT

Slave 

Контроль ошибки

Node Guarding protocol / Heartbeat Producer 

Режимы PDO

По событию, Удаленный запрос, Циклический и ациклический SYNC 

PDO Mapping

Есть 

Версия CANopen

DS-301 v4.02 

Спецификация шины CAN

ISO 11898-2 CAN 2.0A 

Разъем порта CAN

Клемма 

Экстренные сообщения

Есть 

Файл EDS

Есть 

Протоколы

CANopen 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Индивидуальная настройка каналов

Есть 

Подавление синфазных помех (Общий режим)

86 дБ 

Тип каналов аналогового ввода

2/3-проводные 

Изоляция каналов

3 кВ пост. 

Разрешение АЦП, бит

16 

Количество каналов АЦП

8 

Входное сопротивление

20 МОм 

Защита от перенапряжения

120 В пост./110 В перем. 

Разрешение АЦП

16 бит 

Точность АЦП

±0.05% от полного диапазона 

Обнаружение обрыва кабеля

Есть
