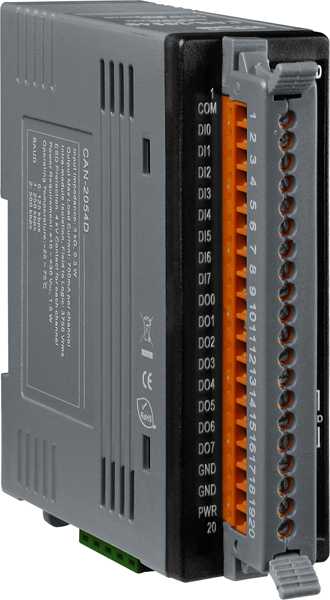

CAN-2054D CR Модуль ввода-вывода DeviceNet, 8 каналов дискретного ввода, 8 каналов дискретного вывода


-
0
-
+
ICP DAS

Назначение и область применения

Модуль ввода-вывода DeviceNet, 8 каналов дискретного ввода, 8 каналов дискретного вывода

Тип устройства: Array

Рабочая температура, °C: -25 ~ +75 

Параметр

Значение

Артикул полный

00-06065280

Габаритные размеры, мм

32.3 x 99 x 77.5

Светодиодные индикаторы

PWR/NET/MOD, 8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода, 1 индикатор терминального резистора

Потребление тока

1.5 Вт

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Скорость передачи данных

125 Кбит/с, 250 Кбит/с, 500 Кбит/с 

Терминальный резистор

120 Ом (выбирается DIP-переключателем) 

Разъем порта CAN

Клемма 

Протоколы

DeviceNet 

Количество каналов дискретного ввода

8 

Изоляция каналов

3750 В 

Входное сопротивление

3 кОм, 0.3 Вт 

Тип каналов дискретного ввода

Sink/source 

Напряжение лог. 0

1 В макс. 

Напряжение лог. 1

3.5 ~ 30 В 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Sink 

Максимальная нагрузка на канал

700 мА 

Напряжение нагрузки

+5 ~ +30 В пост. 

Количество каналов дискретного вывода

8 

Напряжение изоляции, В

3750 

Спецификация DeviceNet

Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 

Подписка DeviceNet

Group 2 Only Server 

Node ID

0 ~ 63, выбирается переключателем 

Сообщение Hearbeat

Есть 

Сообщение остановки

Есть 

Файл EDS

Есть 

Поддерживаемые соединения

1 для Сообщений 
1 для опроса I/O 
1 для ''Bit-Strobe'' I/O 

Артикул Цена
CAN-2054D CR 12 164.17 руб.
