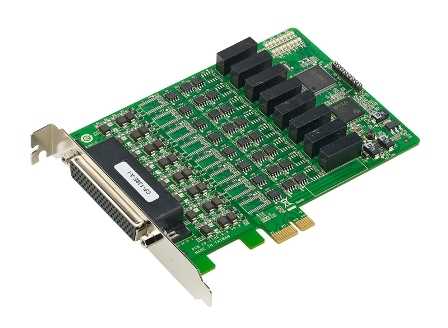

CP-138E-A-I w/o cable 8-портовая плата RS-422/485 (без кабеля)

Габаритные размеры, мм

109.5 x 130

Потребление тока

2,356 мА при 3.3 В

Количество портов RS-422/485

8

Изоляция электрической цепи

2

Защита от импульсных помех, кВ

15

Максимальное количество плат в системе

4

Рабочая температура, от

0

Рабочая температура, до

55

Артикул полный

00-06097789

Среднее время наработки на отказ (MTBF), часов

221331

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Бескорпусное исполнение 

Монтаж

В компьютер 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class B 

Электромагнитная совместимость (EMC)

EN 55032/24 

Рабочая влажность, %

5 ~ 95 

Рабочая температура, °C

0 ~ +55 

Температура хранения, °C

-20 ~ +85 

Скорость передачи данных, бит/с

50 ~ 921600 

Стоповые биты

1, 1.5, 2 

Бит данных

5, 6, 7, 8 

Четность

нет, чет, нечет, 0, 1 

Контроллер последовательного интерфейса

16C550C 

Управление потоками данных

RTS/CTS, XON/XOFF 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

Гальваническая изоляция, кВ

4 

Разъем для подключения к устройству

DB78 (необходим внешний разветвитель) 

Тип шины

PCI Express 

Драйверы для ОС

Linux 2.4.x 
Linux 2.6.x 
Linux 3.x 
QNX 6 
SCO OpenServer 
Solaris 10 
UnixWare 7 
Windows 2008 R2/2012/2012 R2 (x64) 
Windows 2000/XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) 

Изоляция последовательных портов

Есть 

Количество последовательных портов

8 

Тип устройства

Плата 

Тип последовательных портов

RS-422 
RS-485 

Серия устройства

CP-138
