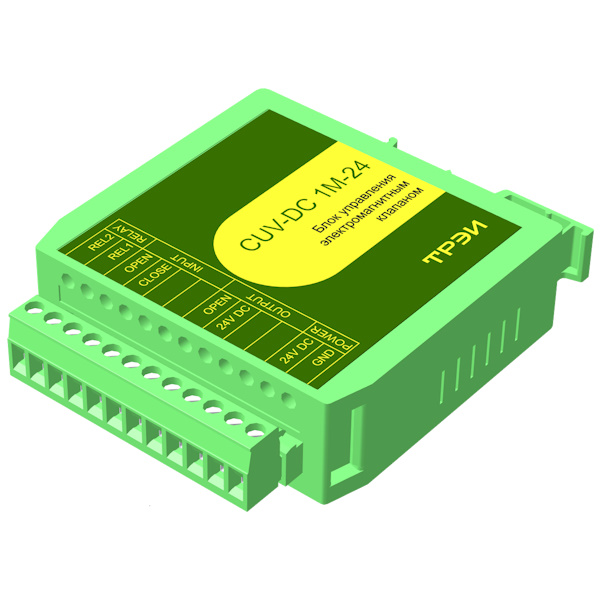

Блок управления электромагнитным клапаном CUV-DC осуществляет коммутацию напряжения 220VDC в соответствии с входными сигналами, управляя, таким образом, открывающей и закрывающей обмотками электромагнитного клапана.
Выходы блока имеют защиту от короткого замыкания и контроль безобрывности катушек соленоидов ЭМК.
Для электромагнитных клапанов с одним соленоидом включения и питанием 220 В постоянного тока
Для электромагнитных клапанов с раздельными соленоидами включения и выключения, питанием 220 В постоянного тока, наличием режима «
Для электромагнитных клапанов с одним соленоидом включения, питанием 220 В постоянного тока, наличием режима «HOLD»
электромагнитных клапанов с одним соленоидом включения, питанием 24 В постоянного тока, наличием режима «HOLD»
|
Параметр
|
Значение
|
|||
|---|---|---|---|---|
|
Модификация
|
СUV-DC 1
|
СUV-DC 2
|
СUV-DC 1M
|
СUV-DC 1M-24
|
|
Напряжение питания постоянного тока, В
|
220±15%
|
24±15%
|
||
|
Ток потребления, мА, не более
|
10
|
35
|
||
|
Активный уровень на входе, В, не менее
|
165
|
15
|
||
|
Пассивный уровень на входе, В, не более
|
155
|
5
|
||
|
Тип выхода
|
открытый коллектор
|
|||
|
Коммутируемый ток, А, не более
|
2,5
|
|||
|
Ток удержания в режиме "HOLD"
|
-
|
10-70% от номинального тока
|
||
|
Время выдачи номинального тока на выходе
|
-
|
от 1 до 7 сек (7 значений)
|
||
|
Защита от короткого замыкания
|
есть
|
|||
|
Защита от индуктивных выбросов
|
есть
|
|||
|
Максимальная индуктивность на выходе
без дополнительных защитных элементов, мГн |
8000
|
|||
|
Гальваническая изоляция
|
нет
|
|||
|
Проверка неисправностей
|
проверка выходов на КЗ,
проверка на обрыв выхода "OUT Open”, проверка работоспособность логики, проверка наличия питания |
|||
|
Индикация работы и неисправности
|
светодиодная
|
|||
|
Параметры контактов реле неисправности
|
максимальный ток: 1 A
|
|||
|

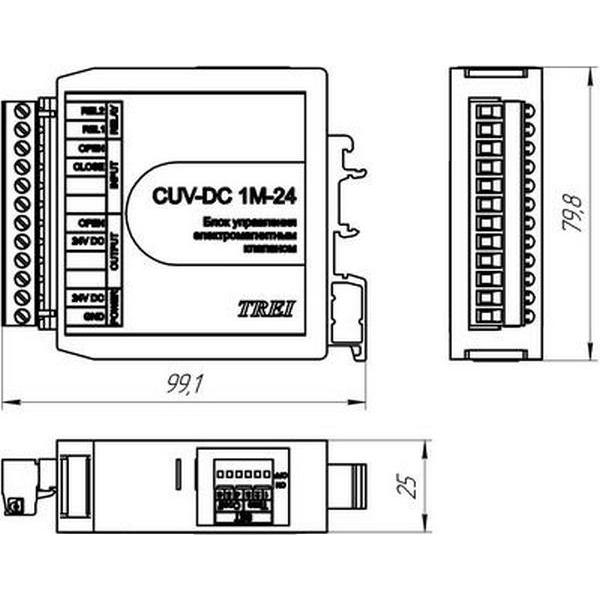

Габариты, мм
|
80 x 75 x 25
|
|||
|
Монтаж
|
DIN-рейка
|
|||
|
Температурный диапазон, °C
|
-40...60
|
|||
*полные технические характеристики приведены в руководстве по эксплуатации на устройств
