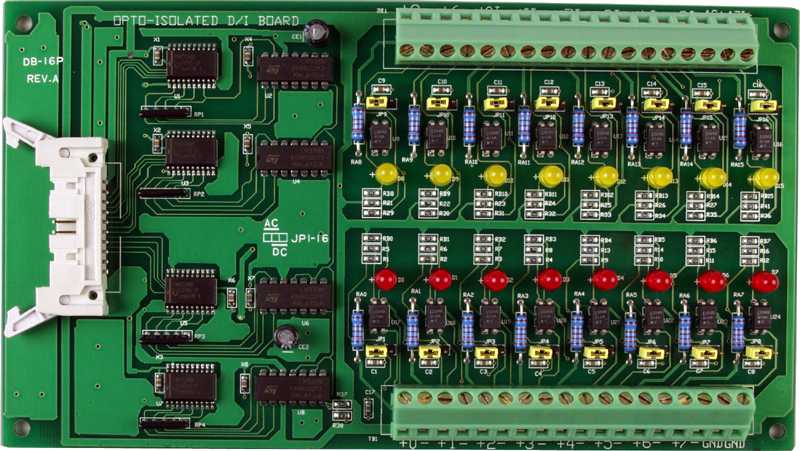

DB-16P CR Выносная плата с 16 каналами цифрового ввода

Габаритные размеры, мм

205 x 114

Разъем

IDC-20

Артикул полный

00-01073112

Максимальное входное напряжение

24 В пост. или пер.

Потребление тока

530 мА @ 12 В; 200 мА @ 5 В

i18n::field-header

Выносная плата с 16 каналами цифрового ввода

i18n::field-content

DB-16R, 16-канальная релейная выходная плата, состоит из 16 реле для эффективного переключения нагрузки с помощью запрограммированного управления. Она является разъемной и функционально совместимой с платой серии 785, но с клеммной колодкой промышленного типа.

Выносная плата DB-16R может быть подключен к плате DIO-64, A-626, A82x DAS и многофункциональной плате серии PCI или любой другой совместимой плате DAS. На реле подается напряжение 5 вольт на соответствующий релейный канал на 20-контактном плоском кабельном разъеме. 16 светодиодов сигнализатора, по одному на каждое реле, загораются при активации связанного с ними реле. Во избежание перегрузки электропитания ПК на этой плате предусмотрена винтовая клемма для внешнего источника питания. Рабочая температура 0 ~ +60.

Напряжение лог. 0

0 ~ 1 В пост. 

Количество каналов дискретного ввода

16 

Входное сопротивление

1.2 кОм 

Напряжение лог. 1

2.8 ~ 24 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочее напряжение

24 В (пост. или перем. ток) 

Гальваническая развязка входных сигналов

1000 В 

Подключаемый RC-фильтр с постоянной времени 2.2 мс

есть 

Тип модуля

Выносная плата цифрового ввода 

Рабочая влажность, %

5 ~ 90, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70
