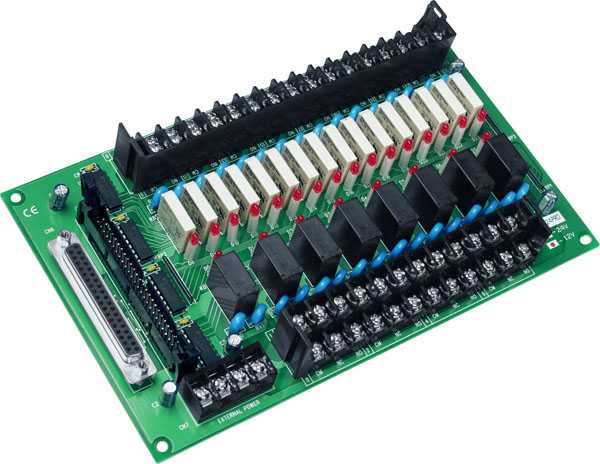

DB-24PRD/12 CR 24-канальная выносная плата силовых реле (12 В) (8 x Form C, 16 x Form A) + CA-3710

Габаритные размеры, мм

210 x 130

Разъем

IDC-50, DB-37

Потребление тока

800 мА 12 В; 200 мА 5 В

Артикул полный

00-01127419

Комплект поставки

Устройство 
краткое руководство пользователя 
Кабель 

Возможность монтажа на рельс

да 

Тип каналов релейного вывода

16 реле с нормально разомкнутыми контактами (А); 8 реле с перекидными контактами 

Число срабатываний реле

20 млн. 

Рабочее напряжение

12 В 
+12 В 

Время переключения реле

10 мс 

Ток утечки

50 мА 

Напряжение пробоя

600 В 

Количество каналов релейного вывода

24 

Время включения/выключения реле

0.7 мс / 0.05 мс 

Тип каналов дискретного вывода

с ОК 

Диапазон выходных сигналов по напряжению

30 В 

Диапазон выходных сигналов по току

600 мА (каналы 0-3, 12-15); 100 мА 

Количество каналов дискретного вывода

24 

Подключаемый RC-фильтр с постоянной времени 2.2 мс

есть 

Тип модуля

Плата релейного вывода 

Тип устройства

Плата 

Рабочая влажность, %

5 ~ 90, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70
