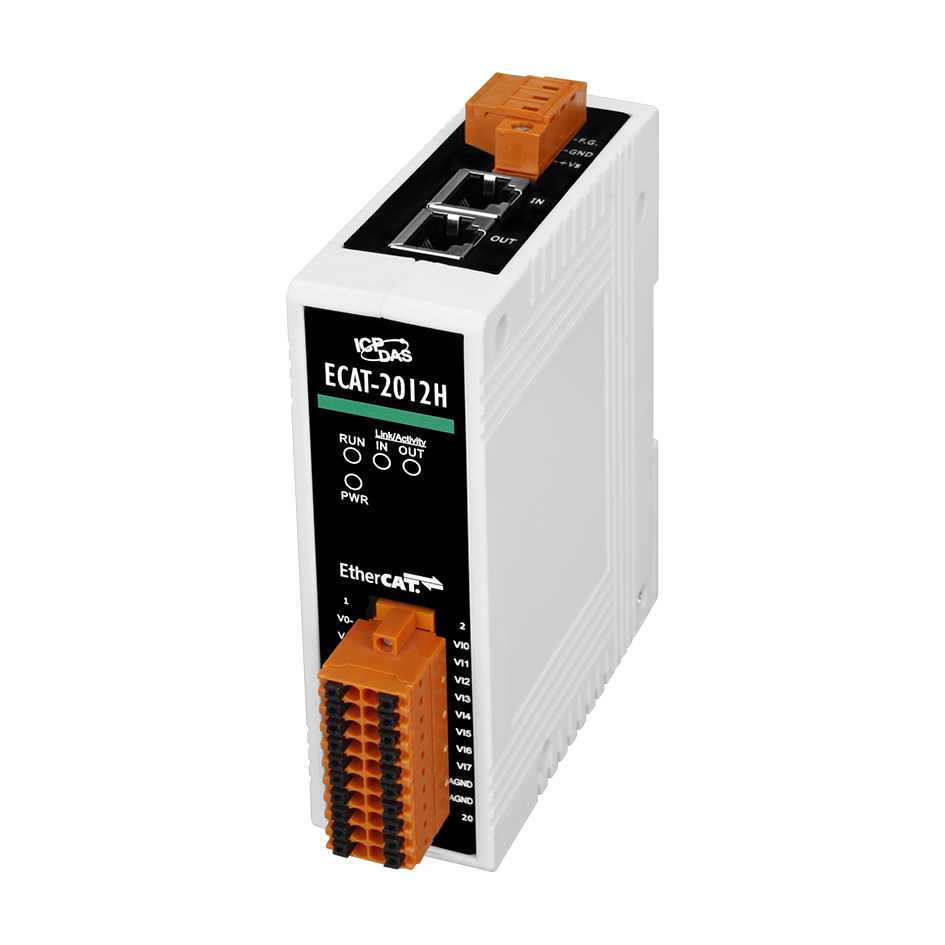

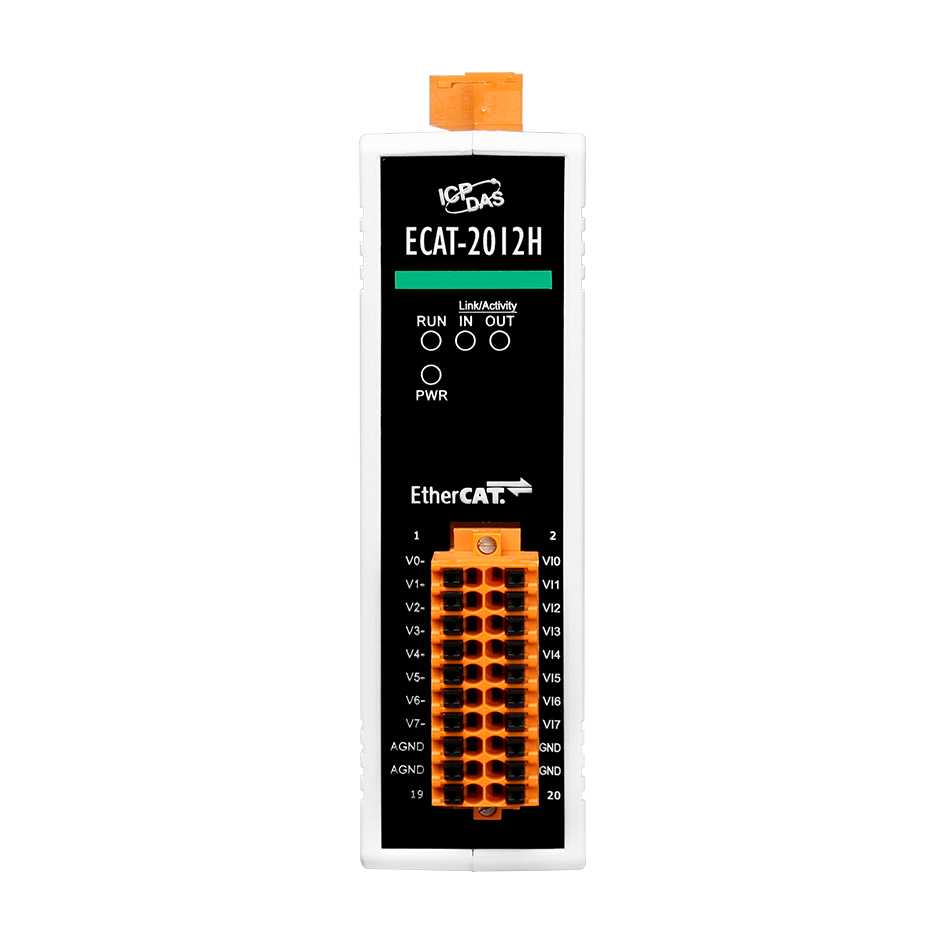

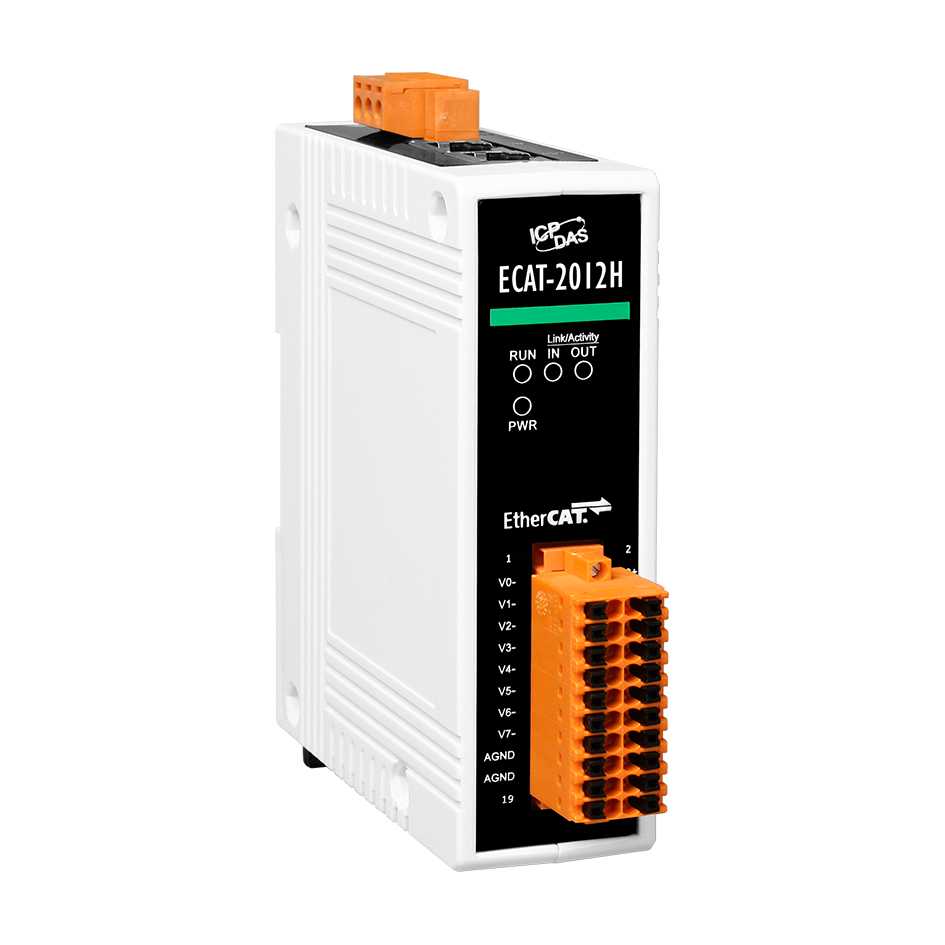

ECAT-2012H CR Модуль ввода-вывода EtherCAT, 16/8 каналов аналогового ввода, 16 бит

Артикул полный

00-06132498

Габаритные размеры, мм

110 x 90 x 33

Потребление тока

4 Вт

Частота дискретизации

1 кГц на канал
1 кГц 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Расстояние между станциями

Макс. 100 м (100BASE-TX) 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

EtherCAT 

Защита от выброса напряжения (IEC 61000-4-5)

1 кВ Class A 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Количество каналов АЦП

8/16 

Разрешение АЦП, бит

16 

Диапазон входных сигналов по напряжению

0 ~ 10 В 
±5 В 
±10 В 
±2.5 В 

Защита от перенапряжения

±35 В пост. 

Разрешение АЦП

16 бит 

Точность АЦП

±0.05% от полного диапазона 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть 

Тип каналов аналогового ввода

16 потенциальных или 8 дифференциальных 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Модуль ввода-вывода EtherCAT

Да
