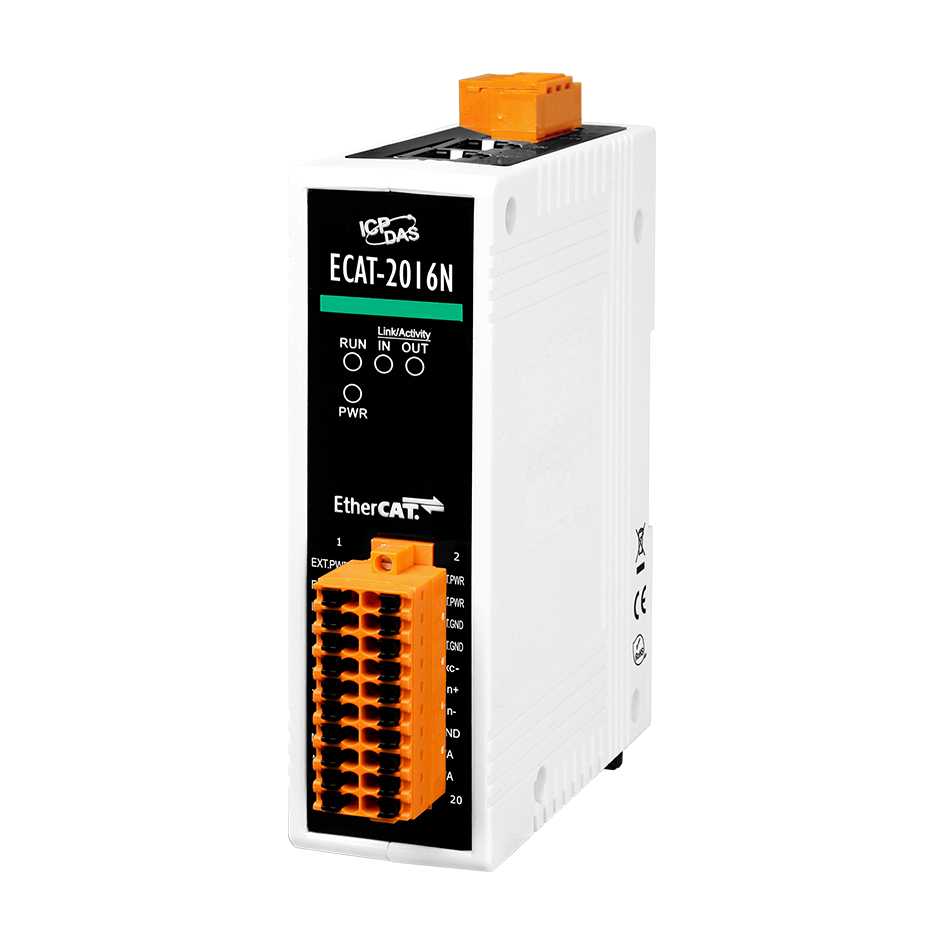

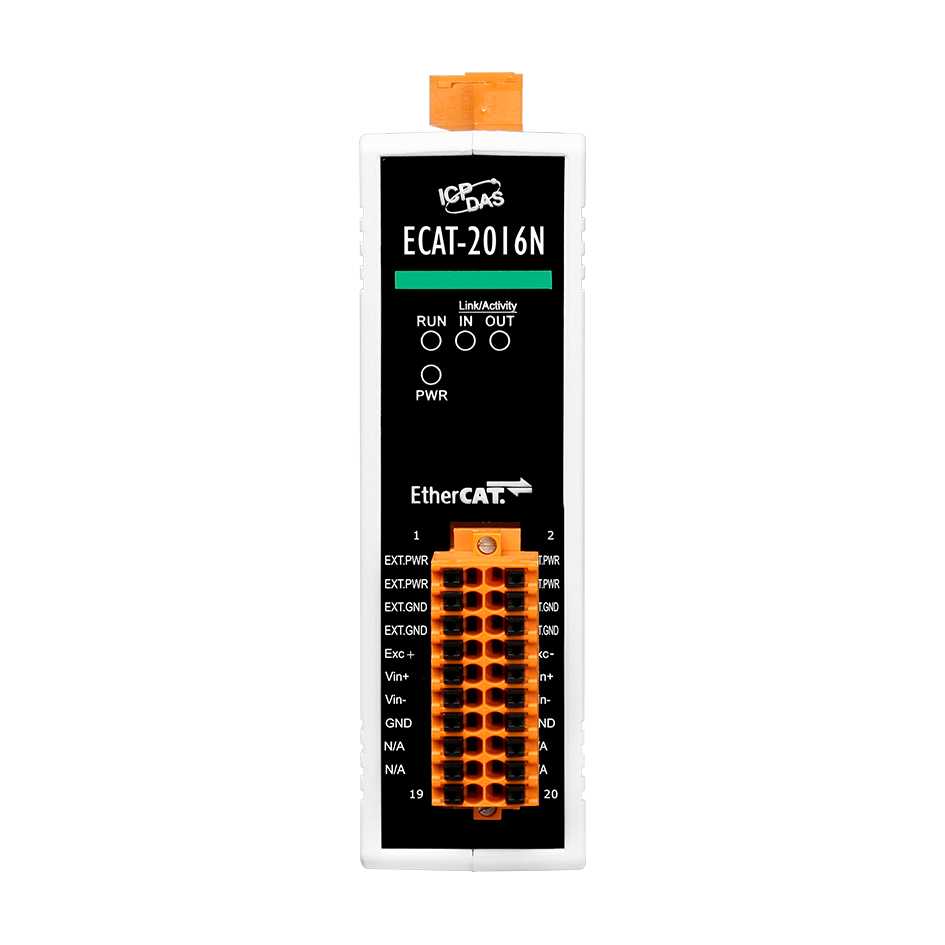

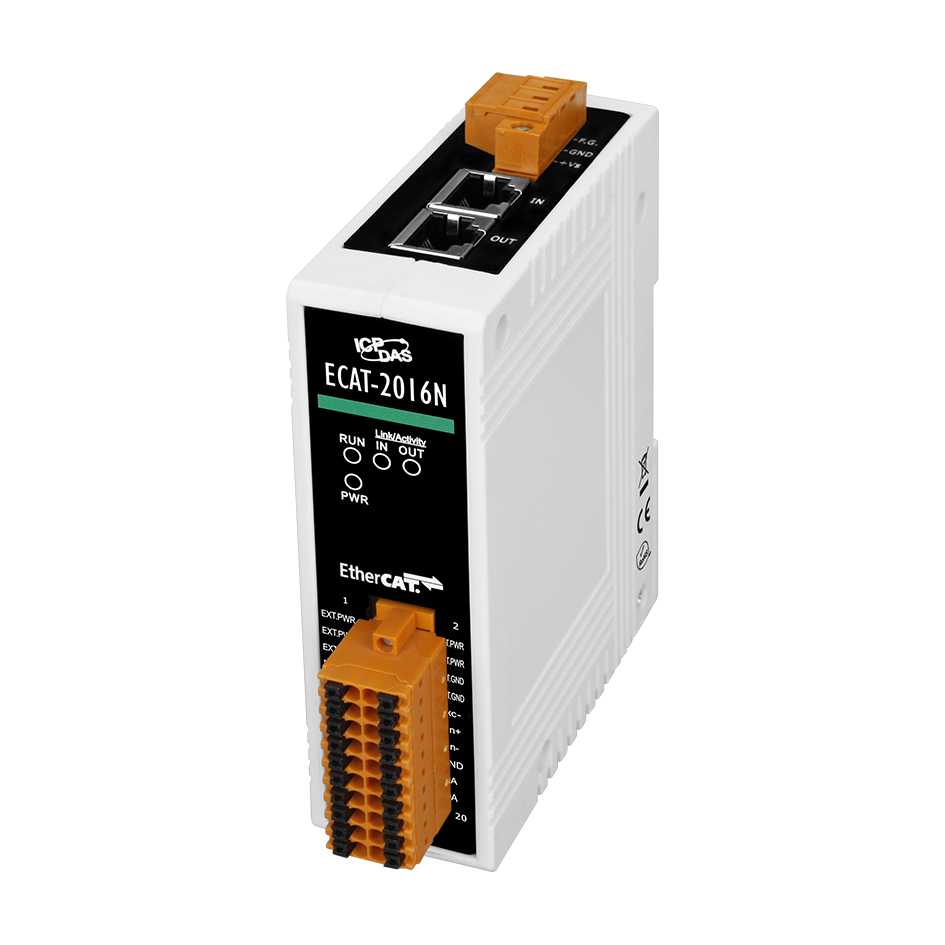

ECAT-2016N CR Модуль ввода-вывода EtherCAT, 1 канал для подключения тензометрических датчиков

Артикул полный

00-06131710

Габаритные размеры, мм

110 x 90 x 33

Потребление тока

4 Вт

Частота дискретизации

1 кГц на канал
1 кГц 

Тип подключаемых датчиков

Полномостовые тензометрические датчики

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Расстояние между станциями

Макс. 100 м (100BASE-TX) 

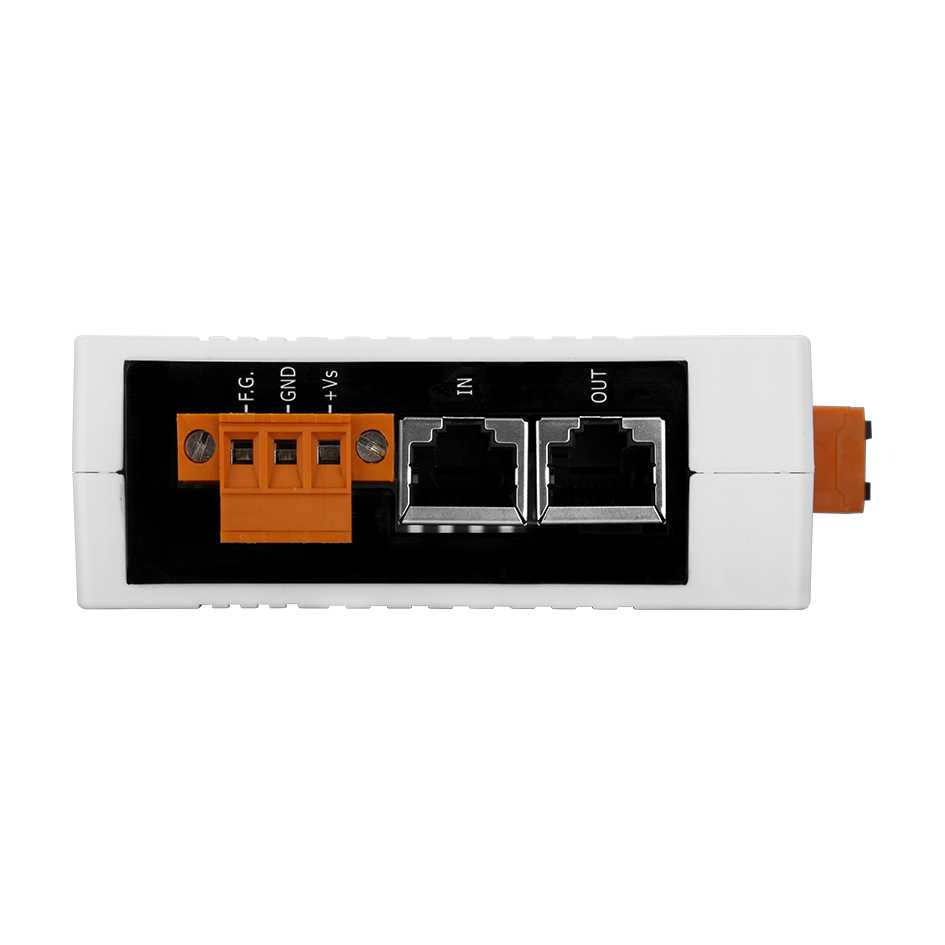

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

EtherCAT 

Защита от выброса напряжения (IEC 61000-4-5)

1 кВ Class A 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Количество каналов АЦП

1 

Разрешение АЦП, бит

16 

Входное сопротивление

20 МОм 

Диапазон входных сигналов по напряжению

±600 мВ 
±300 мВ 
±80 мВ 
±60 мВ 
±40 мВ 
±20 мВ 
±30 мВ 
±10 мВ 
±1.25 В 
±125 мВ 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% 

Модуль ввода-вывода EtherCAT

Да
