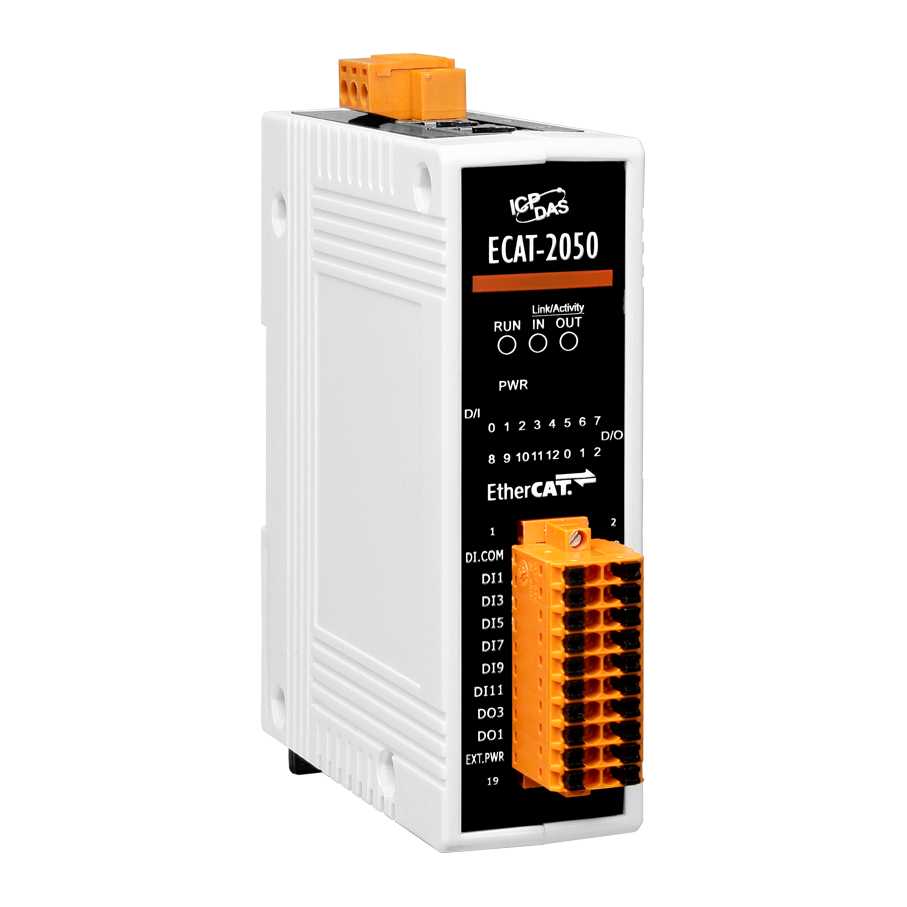

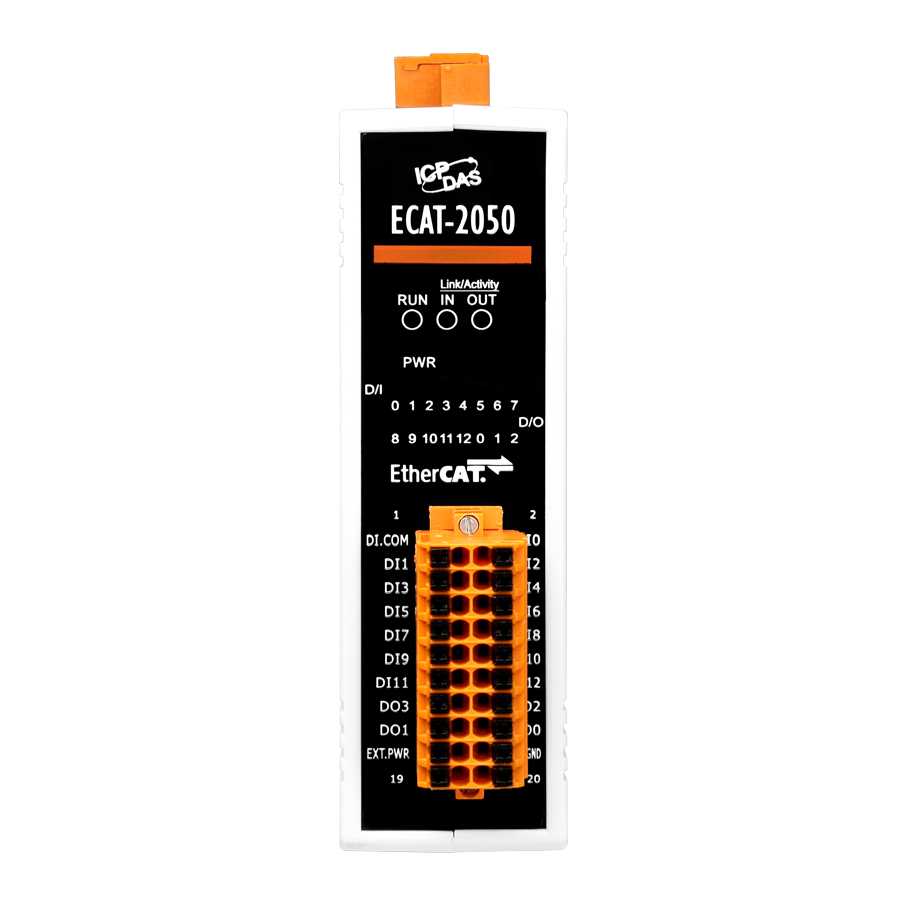

ECAT-2050 Модуль ввода-вывода EtherCAT, 13 каналов дискретного ввода, 4 канала дискретного вывода (Sink/Source)

Артикул полный

00-06106658

Габаритные размеры, мм

110 x 90 x 33

Потребление тока

4 Вт

Количество каналов дискретного ввода

13 

Напряжение изоляции, В

3750 

Тип каналов дискретного ввода

Влажный контакт (Sink, Source) 

Напряжение лог. 0

+4 В пост.макс. 

Напряжение лог. 1

+10 ~ +50 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Расстояние между станциями

Макс. 100 м (100BASE-TX) 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

EtherCAT 

Защита от выброса напряжения (IEC 61000-4-5)

1 кВ Class A 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Количество каналов дискретного вывода

4 

Тип каналов дискретного вывода

Открытый коллектор, Sink/Открытый эмиттер, Source - выбирается джампером 
Sink 
Source 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Максимальная нагрузка на канал

100 мА 

Модуль ввода-вывода EtherCAT

Да
