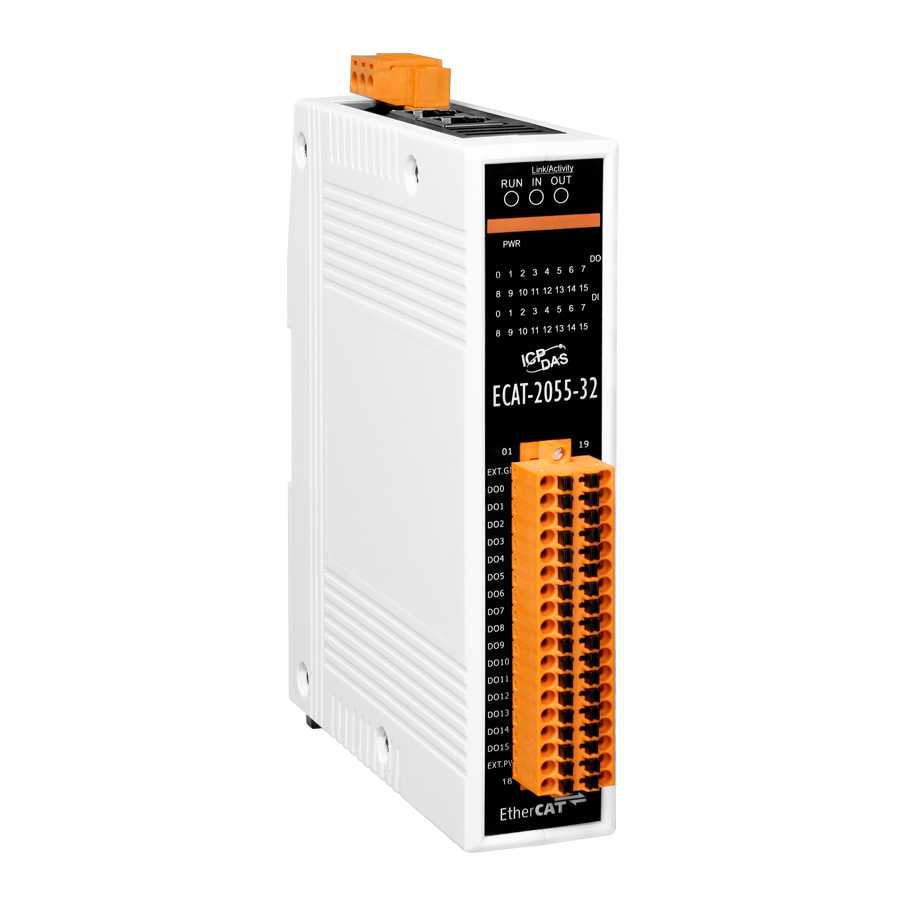

ECAT-2055-32 Модуль дискретного ввода-вывода EtherCAT, 16 каналов DI, 16 каналов DO

Артикул полный

00-06110925

Габаритные размеры, мм

140 x 112.2 x 31

Потребление тока

4 Вт

Количество каналов дискретного ввода

16 

Напряжение изоляции, В

3750 

Тип каналов дискретного ввода

Сухой контакт (Source), Влажный контакт (Sink/Source) 

Напряжение лог. 0

Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

Напряжение лог. 1

Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Расстояние между станциями

Макс. 100 м (100BASE-TX) 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

EtherCAT 

Защита от выброса напряжения (IEC 61000-4-5)

1 кВ Class A 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Количество каналов дискретного вывода

16 

Тип каналов дискретного вывода

Открытый коллектор, Sink 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Максимальная нагрузка на канал

700 мА 

Модуль ввода-вывода EtherCAT

Да
