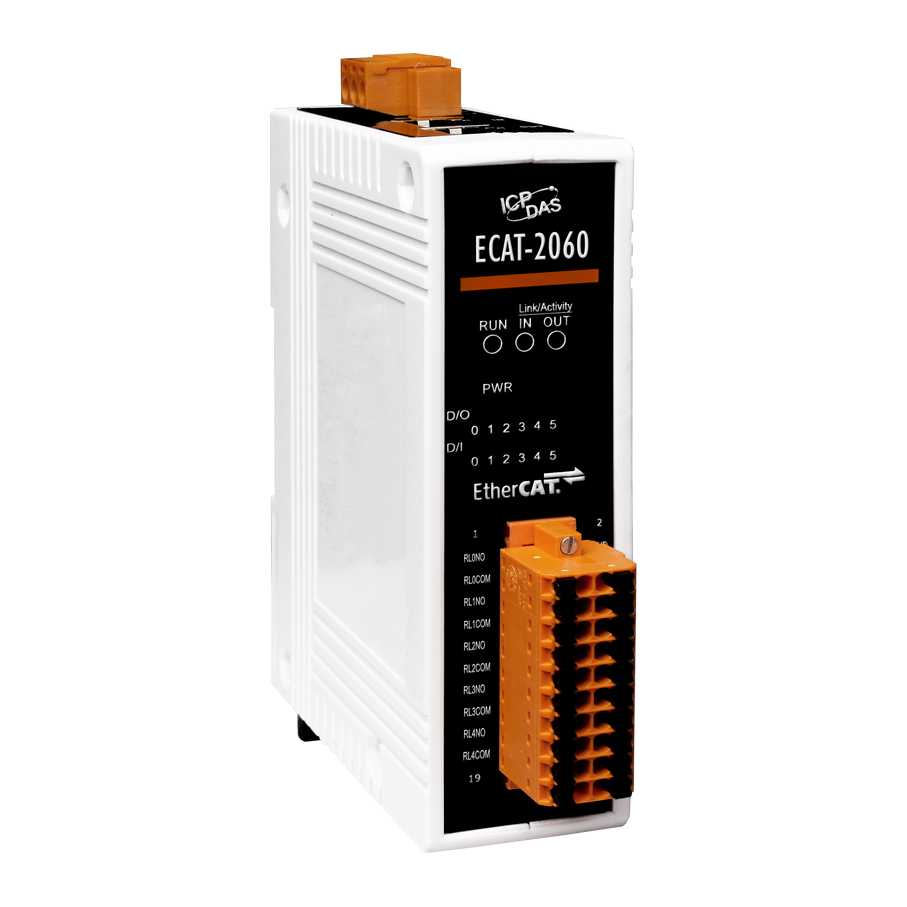

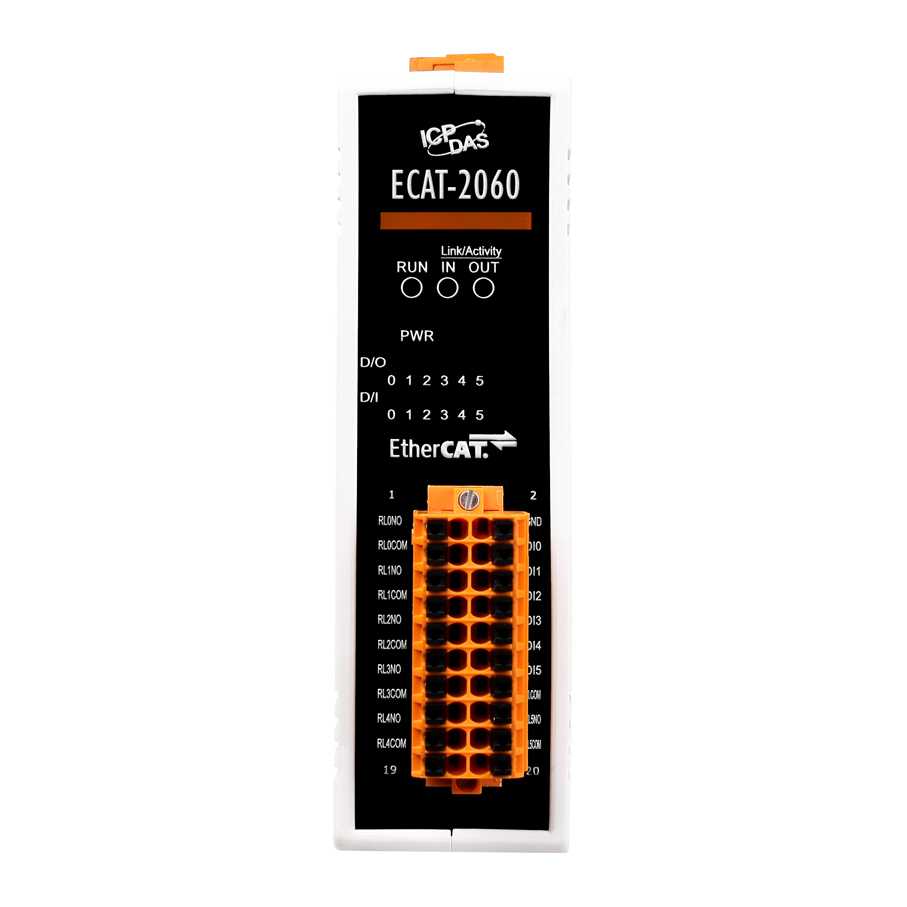

ECAT-2060 Модуль дискретного ввода-вывода EtherCAT, 6 каналов дискретного ввода, 6 каналов релейного выхода

Габаритные размеры, мм

110 х 90 х 33

Количество каналов релейного вывода

6
6 

Потребление тока

Макс. 4 Вт

Артикул полный

00-06100853

Количество каналов дискретного ввода

6 

Напряжение изоляции, В

3750 

Тип каналов дискретного ввода

Влажный контакт (NPN или PNP), сухой контакт 

Напряжение лог. 0

+4 В пост.макс. 

Напряжение лог. 1

+10 ~ +50 В пост. 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Время переключения реле

10 мс макс. 

Тип каналов релейного вывода

Form A (N.O.) 

Время восстановления

5 мс макс. 

Механическая износостойкость

20000000 переключений 

Электрическая износостойкость

100000 переключений 

Нагрузочная способность реле

5 А при 250 В перем., 5 А при 30 В пост. 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Расстояние между станциями

Макс. 100 м (100BASE-TX) 

Порты Ethernet

2 x RJ-45 

Протоколы Ethernet

EtherCAT 

Защита от выброса напряжения (IEC 61000-4-5)

1 кВ Class A 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Модуль ввода-вывода EtherCAT

Да
