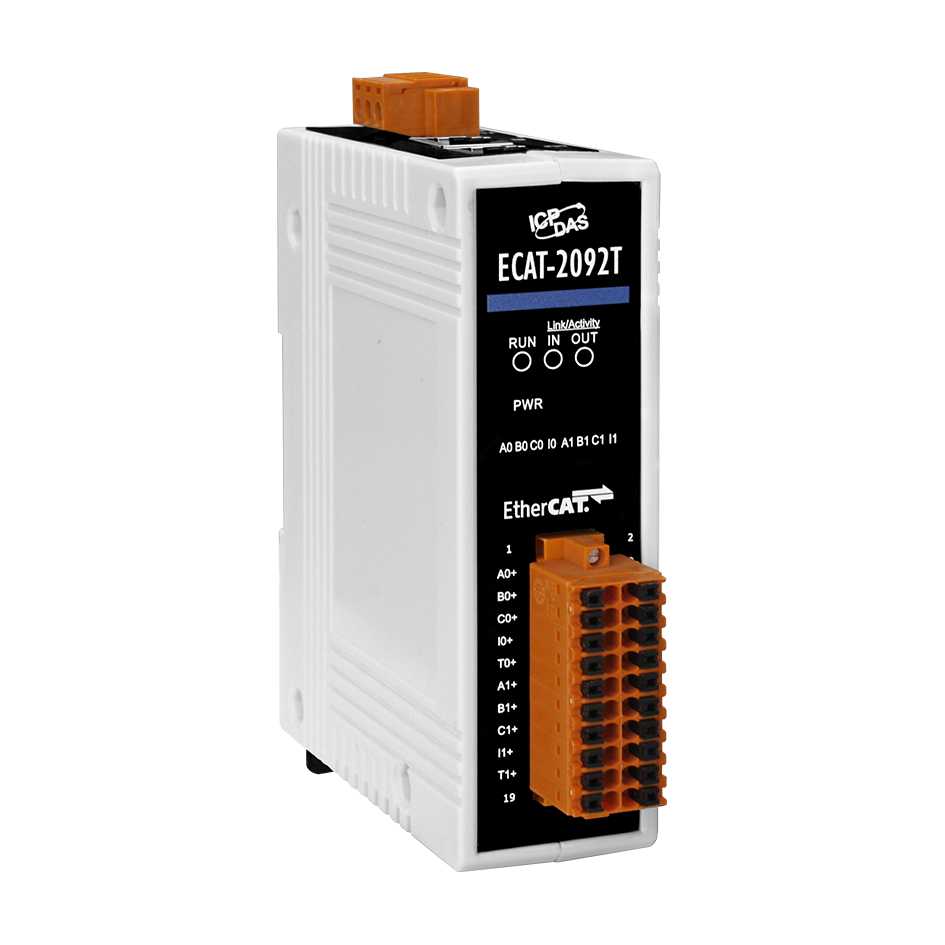

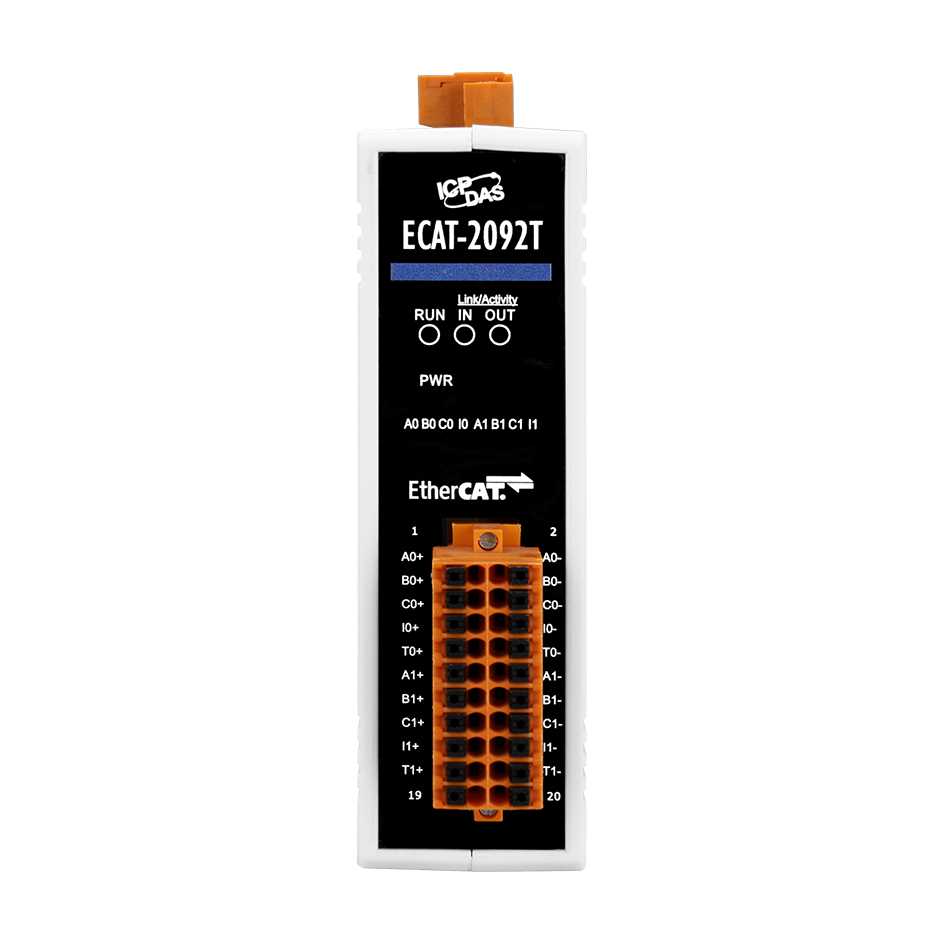

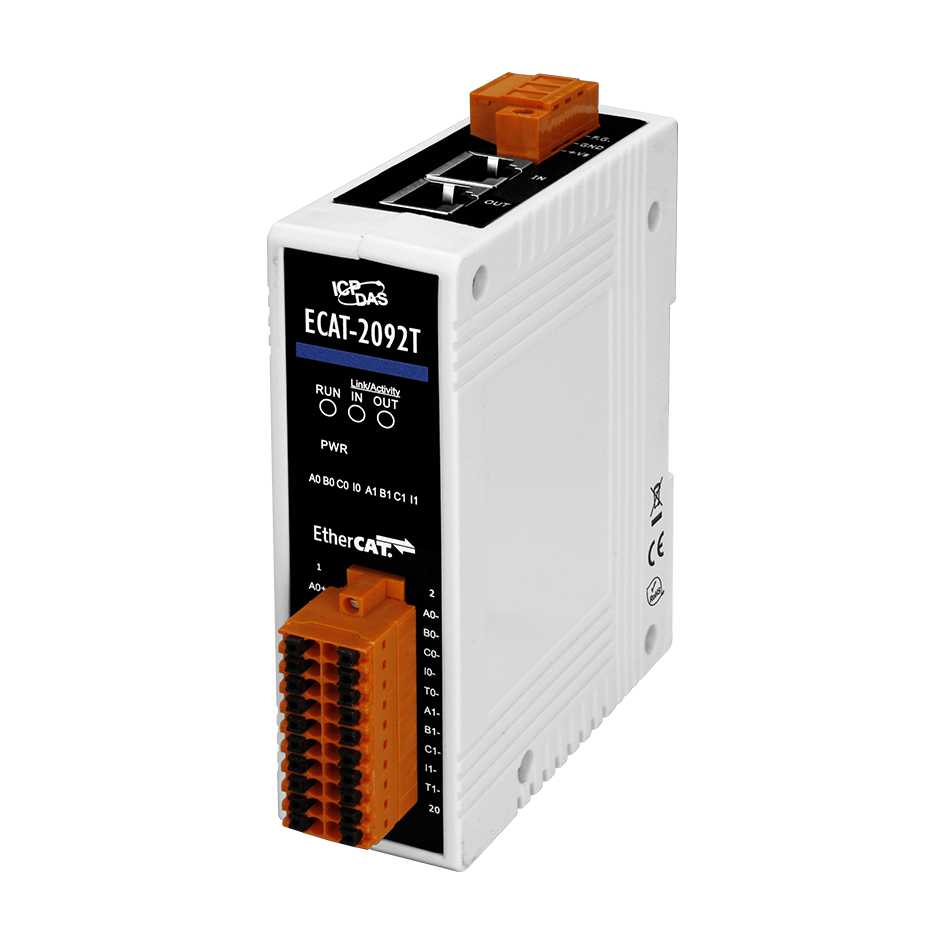

ECAT-2092T CR Модуль счетчика/энкодера, два канала, EtherCAT slave

Артикул полный

00-06131376

Габаритные размеры, мм

110 x 90 x 33

Потребление тока

4.5 Вт

Светодиодные индикаторы

Питание, статус EtherCAT,статус входного канала энкодера

Количество каналов дискретного ввода

2 

Тип каналов дискретного ввода

Latch input 

Напряжение лог. 1

5 В (по умолчанию); 12/24 В с внутренним резистором (выбирается джампером) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Рабочее напряжение

20 ~ 30 В пост. 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +70 

Температура хранения, °C

-30 ~ +80 

Расстояние между станциями

Макс. 100 м (100BASE-TX) 

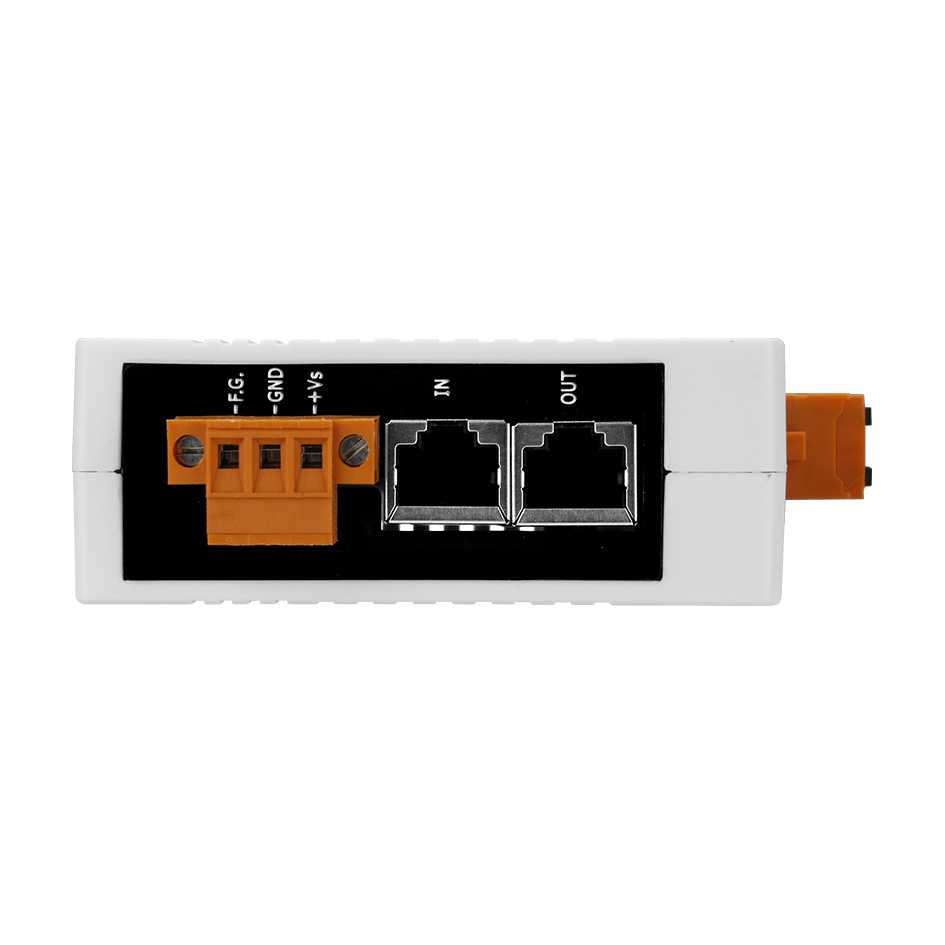

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

EtherCAT 

Защита от выброса напряжения (IEC 61000-4-5)

1 кВ Class A 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Количество каналов дискретного вывода

2 

Тип каналов дискретного вывода

Выход триггера компаратора (15 ~ 50 мкс) 

Напряжение нагрузки

5 ~ 48 В 
5 В (по умолчанию); 12/24 В с внутренним резистором (выбирается джампером) 

Максимальная нагрузка на канал

100 мА 

Количество каналов Энкодер/Частотомер/Счетчик

2 

Максимальная частота счета

4 МГц 

Изоляция каналов внутренней логики

2500 В пост. 

Разрешение счетчика/энкодера, бит

32 

Модуль управления движением EtherCAT

Да
