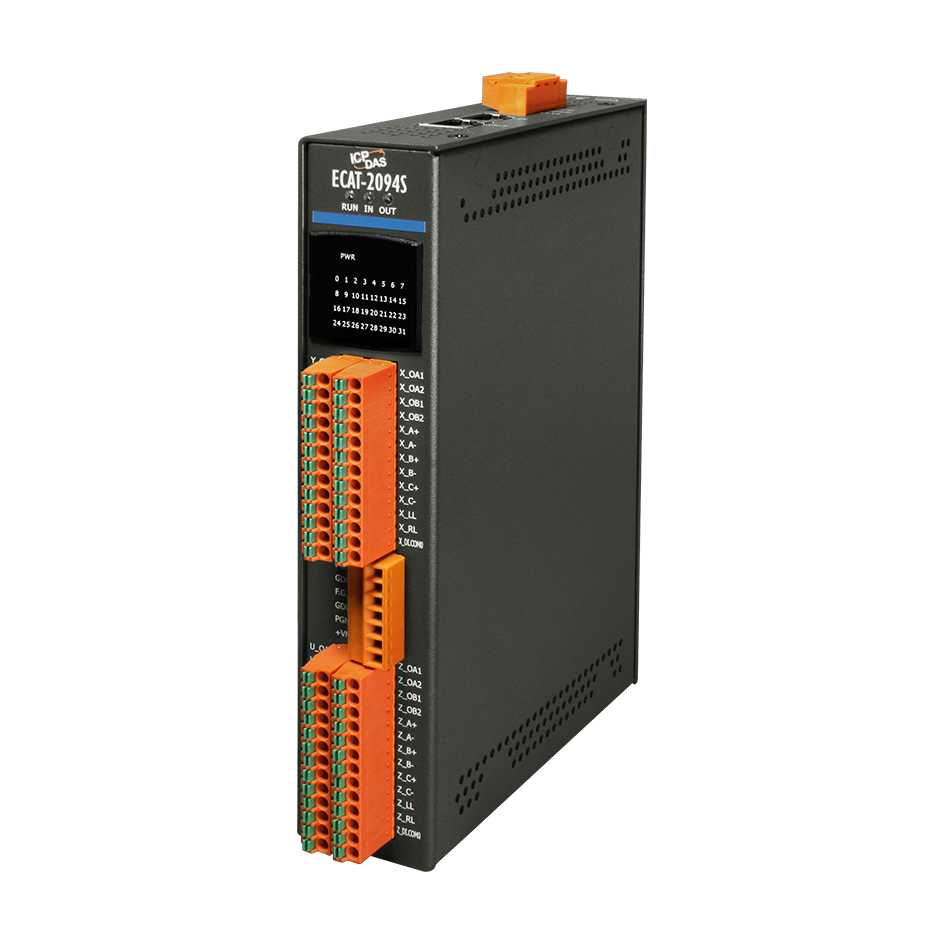

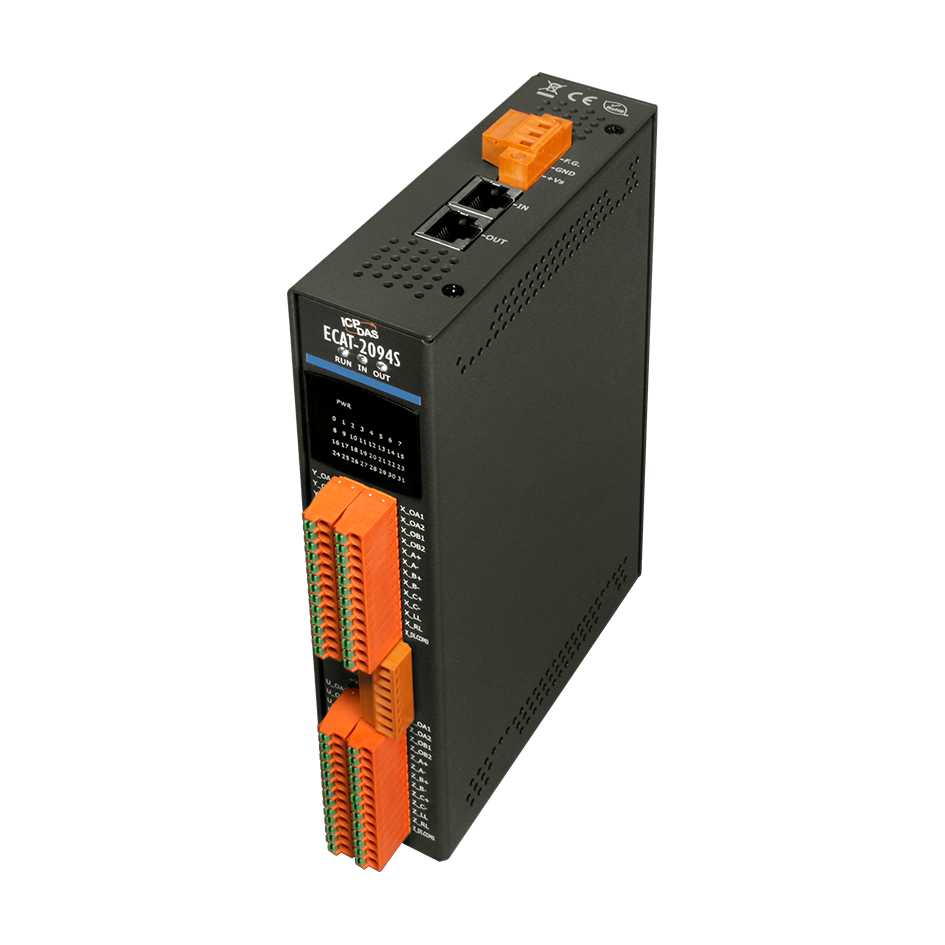

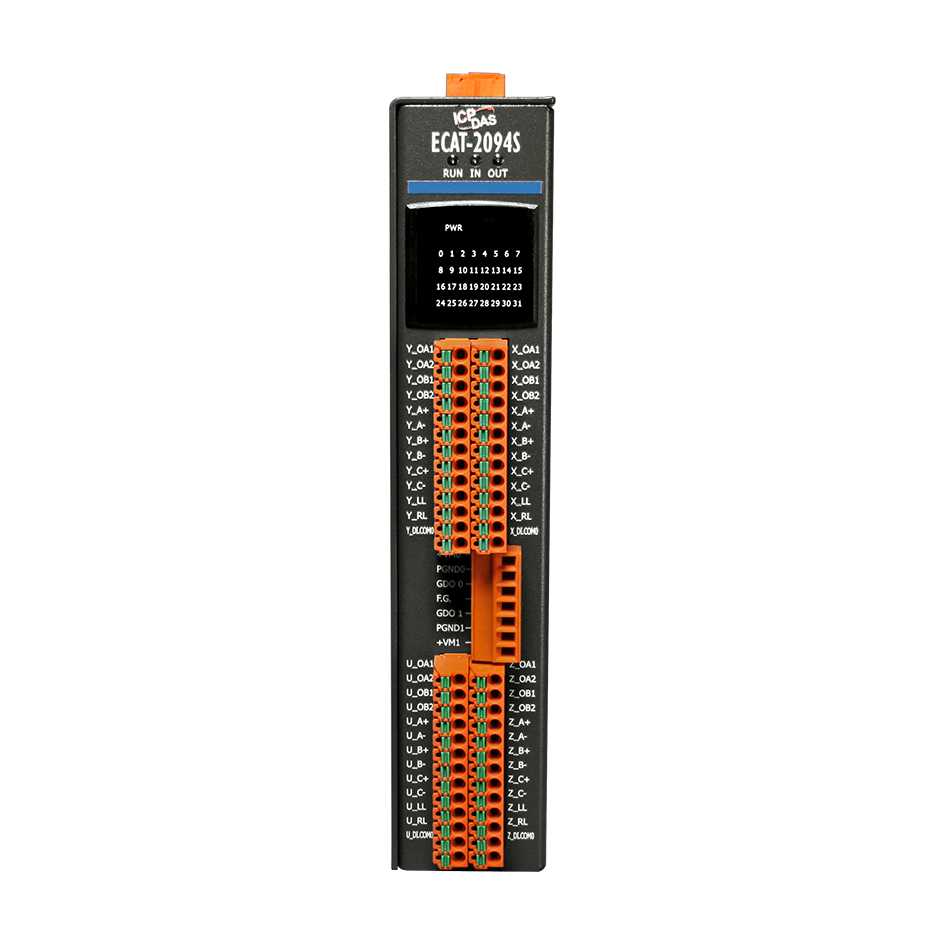

ECAT-2094S Модуль 4-осевого управления шаговым двигателем EtherCAT

Артикул полный

00-06123614

Габаритные размеры, мм

37 x 123.5 x 181

Светодиодные индикаторы

Питание, статус EtherCAT, DI, движение

Количество каналов дискретного ввода

8 

Напряжение изоляции, В

3750 

Тип каналов дискретного ввода

Влажный контакт 

Напряжение лог. 0

+5 В пост. макс. 

Напряжение лог. 1

+10 ~ +30 В пост. 

Комплект поставки

Винты 
Устройство 
краткое руководство пользователя 
крепеж для настенного монтажа 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
настенный 

Рабочее напряжение

20 ~ 30 В пост. 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +40 

Температура хранения, °C

-30 ~ +80 

Расстояние между станциями

Макс. 100 м (100BASE-TX) 

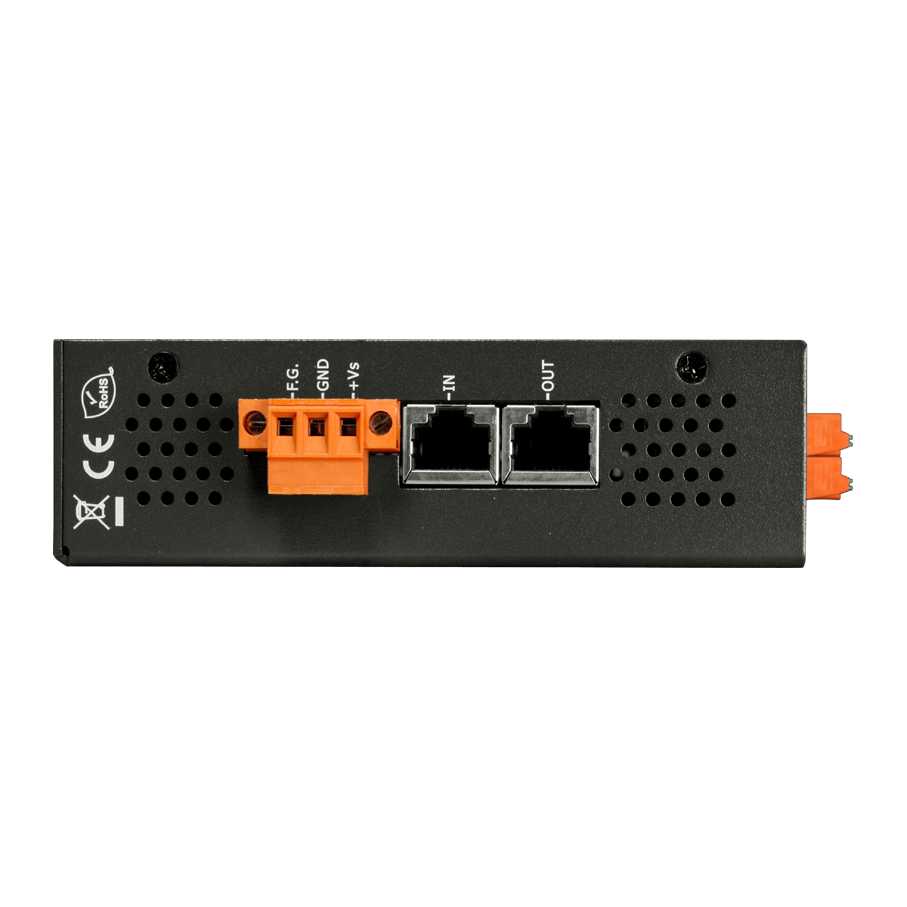

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

EtherCAT 

Защита от выброса напряжения (IEC 61000-4-5)

1 кВ Class A 

Защита EFT (IEC 61000-4-4)

±1 кВ для линии питания и канала связи 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Количество каналов дискретного вывода

2 

Тип каналов дискретного вывода

Открытый коллектор 
Тип 'открытый коллектор' 

Напряжение нагрузки

+5 ~ +30 В пост. 

Максимальная нагрузка на канал

100 мА 

Количество каналов Энкодер/Частотомер/Счетчик

4 

Максимальная частота счета

4 МГц 

Режим счетчика

Квадрантный, CW/CCW, Импульсный / Направление 

Число выводов

4x шаговый двигатель, 2 фазы 

Выходной ток

1.5 А 

Максимальная частота шагов

8.388 МГц 

Микрошагов в шаге

256, 128, 64, 32, 16, 8, 4, 2 

Диапазон выходного напряжения

6 ~ 46 В пост. 

Частота контроллера тока

24.5 кГц 

Модуль управления движением EtherCAT

Да
