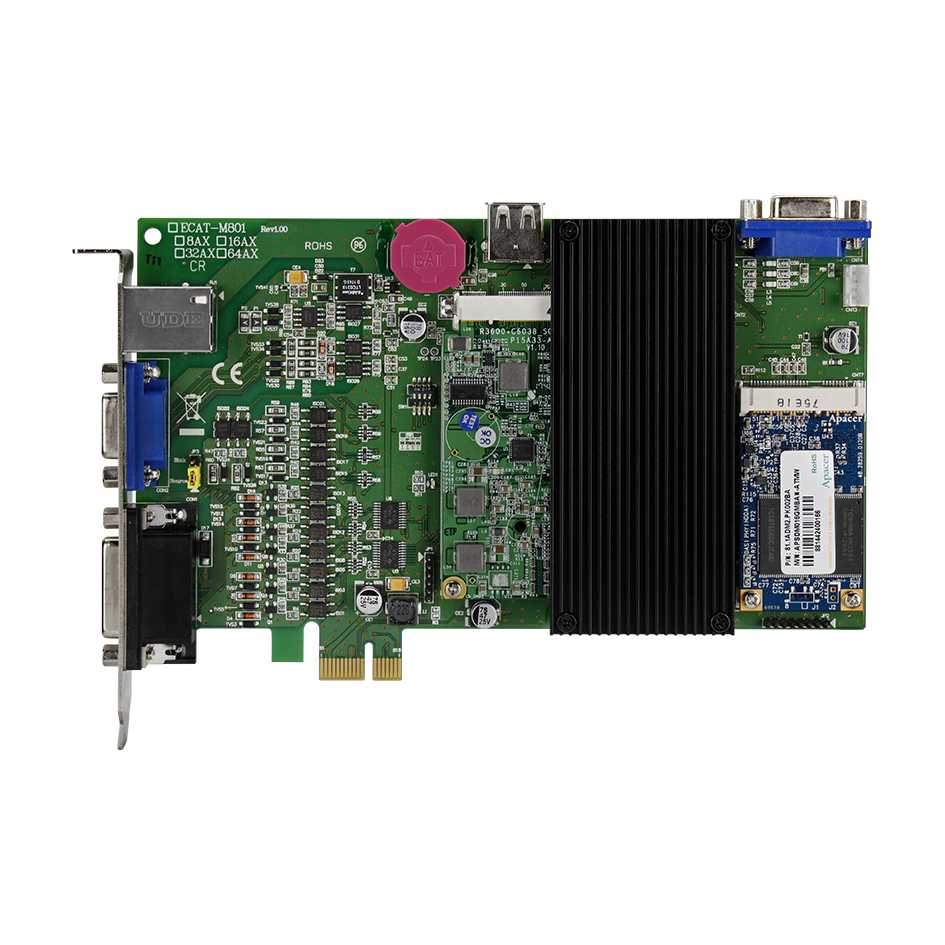

ECAT-M801-32AX Плата EtherCAT Master для шины PCI Express, 13 каналов DIO, 2-осевой счетчик, максимальное количество единовременно обрабатываемых координат - 32

Артикул полный

00-06125542

Габаритные размеры, мм

192 x 135 x 21.5

Количество соединений

32 оси макс.

Количество каналов дискретного ввода

13 

Напряжение изоляции, В

3000 

Тип каналов дискретного ввода

Sink/source 

Напряжение лог. 0

+11 В пост макс. 

Напряжение лог. 1

+19 ~ +24 В пост 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

В компьютер 

Рабочая влажность, %

0 ~ 90, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество устройств Slave

64 макс. 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

EtherCAT 

Разъем для подключения к устройству

RJ45; DB-26 ''мама''; DB-15 ''мама'' 

Тип шины

PCI Express 

Тип каналов дискретного вывода

Открытый коллектор, Sink 

Количество каналов дискретного вывода

13 

Максимальная нагрузка на канал

100 мА 

Напряжение нагрузки

+24 В макс. 

Сравнение значений выходов

2 канала 

Разрешение счетчика/энкодера, бит

32 

Количество каналов Энкодер/Частотомер/Счетчик

2 

Максимальная частота счета

1 МГц 

Режим энкодера

CW/CCW 
Pulse/Direction 
Quadrant Counting 

Плата EtherCAT Master

Да
