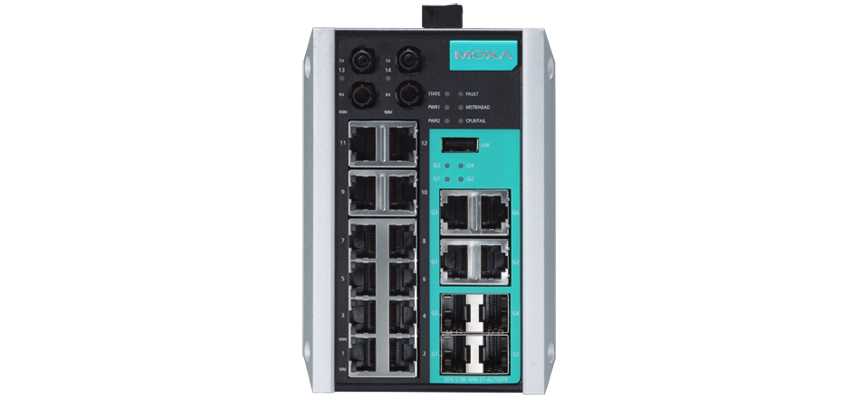

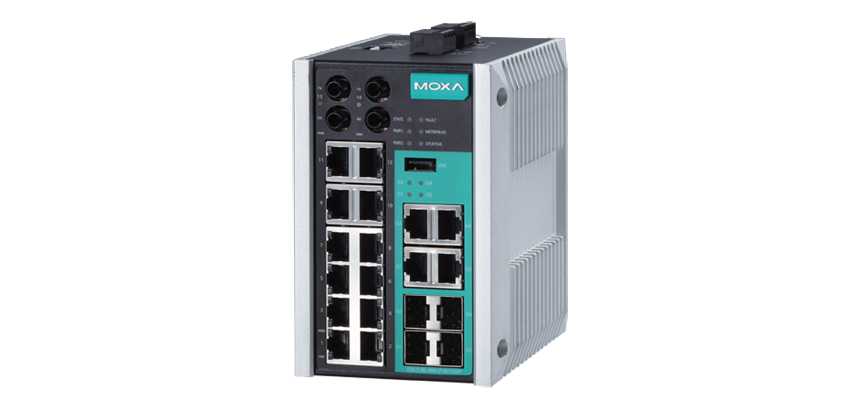

EDS-518E-MM-ST-4GTXSFP Управляемый коммутатор Gigabit Ethernet c портами 12 x 10/100BaseTX, 4 x 10/100/1000BaseT(X) или 100/1000BaseSFP, 2 x 100BaseFX (многомод, разъем ST)

Вес нетто, кг

1.52

Габаритные размеры, мм

94 x 135 x 137

Максимальный ток, мА

8

Общее количество портов

18
18 

Витая пара (разъем RJ45)

12

Многомодовое оптоволокно (разъем ST)

2

Комбинированные разъемы (витая пара + SFP)

4

Количество каналов релейного вывода

1

Светодиодные индикаторы

PWR1, PWR2, STATE, FAULT, 10/100M ('витая пара'), 100M (оптоволокно), 100/1000M (порт Gigabit), MSTR/HEAD, CPLR/TAIL

Таблица MAC-адресов

8000

Размер буфера пакетов

1 Мбит

Количество приоритизированных очередей

4

Допустимые потери в канале связи, дБм

12

Насыщение приемника, дБм

-6

Мощность оптического передатчика, дБм

-20

Чувствительность оптического приемника, дБм

-32

MIB-базы

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Рабочая температура, до

60

Рабочая температура, от

-10

Артикул полный

00-06102365

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Среднее время наработки на отказ (MTBF), часов

723953

Потребление тока

0.41 А при 24 В

Промышленные протоколы

EtherNet/IP, Modbus/TCP, PROFINET IO

Протоколы управления

IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, Fiber Check, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

Протоколы фильтрации

802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP

Протоколы резервирования

STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, MRP

Протоколы безопасности

RADIUS, TACACS+, MAB Authentication, HTTPS, SSL, SSH, Broadcast Storm Protection, Port Lock, MAC ACL, MAC Sticky, NTP Authentication, SMTP with TLS

Протоколы синхронизации времени

SNTP, NTP Server/Client

Гарантийный срок

5 лет 

Количество каналов дискретного ввода

1 

Напряжение лог. 0

-30 ~ +3 В 

Напряжение лог. 1

+13 ~ +30 В пост. 

Уровень коммутатора

L2 

Тип разъема для "витой пары"

RJ45 

Комплект поставки

Устройство 
заглушки для неиспользуемых портов 
краткое руководство пользователя 
кабель USB 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
настольный/настенный (опционально) 

Взрывобезопасность

ATEX Zone 2 Ex nA nC IIC T4 Gc 
UL/cUL Class 1 Division 2 

Безопасность

UL508 

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 

Применение на электрических подстанциях

IEC 61850-3 
IEEE 1613 

Удары

IEC 60068-2-27 

Применение на транспорте

EN 50121-4 
NEMA TS2 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A 
CISPR 22 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP 

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP 

Нагрузочная способность реле

1 А при 24 В пост. 

Управление потоками

IEEE 802.3x flow control, back pressure flow control 

Защита от неверной полярности

Есть 

Возможность подключения резервного источника электропитания

Есть 

Рабочее напряжение

12/24/48/-48 В пост. 

Разъем электропитания

Клемма 

Рабочая влажность, %

5 ~ 95 

Рабочая температура, °C

-10 ~ +60 

Температура хранения, °C

-40 ~ +85 

Диапазон VLAN ID

1 ~ 4094 

Количество групп IGMP

256 

Максимальное количество VLAN

64 

Дальность передачи по оптоволокну

до 4 км 

Тип оптоволоконного кабеля

50/125 мкм, 62.5/125 мкм 

Длина волны по оптоволокну, нм

1310 

Защита от пыли и влаги

IP30 

Защита по току

Есть 

Порт для загрузки/сохранения настроек

USB-порт (разъем Type A) 

Кнопка Reset

Есть 

Интерфейс управления

Консоль USB 

Наличие оптических портов

Есть 

Количество портов Gigabit Ethernet

4 

Разъем оптического порта

ST 

Тип устройства

Коммутатор 

Тип оптики

Многомодовая 

Функции резервирования сети

Turbo Ring 
Turbo Chain 
STP 
RSTP 
Link Aggregation 
MSTP 
MRP 

Серия устройства

EDS-500
