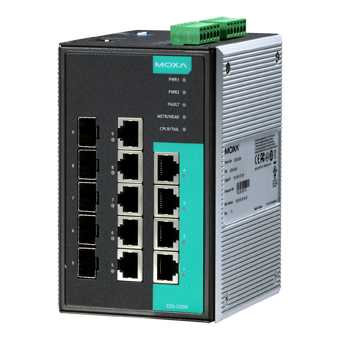

EDS-G509 Коммутатор 5 x Combo Gigabit (10/100/1000BaseTX или 100/1000BaseSFP), 4 x 10/100/1000BaseTX

Вес нетто, кг

1.51

Габаритные размеры, мм

87 x 135 x 107

Максимальный ток, мА

8

Общее количество портов

9
9 

Комбинированные разъемы (витая пара + SFP)

5

Витая пара (разъем RJ45)

4

Количество каналов релейного вывода

2

Светодиодные индикаторы

PWR1, PWR2, FAULT, 10/100/1000M, MSTR/HEAD, CPLR/TAIL

Таблица MAC-адресов

8000

Размер буфера пакетов

1 Мбит

Количество приоритизированных очередей

4

MIB-базы

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

DIP-переключатели

Turbo Ring, Master, Coupler, Reserve

Рабочая температура, до

60

Рабочая температура, от

0

Артикул полный

00-06015692

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Потребление тока

0.69 А при 24 В

Среднее время наработки на отказ (MTBF), часов

598659

Промышленные протоколы

EtherNet/IP, Modbus/TCP

Протоколы управления

IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

Протоколы фильтрации

802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP

Протоколы резервирования

STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation

Протоколы безопасности

RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock

Протоколы синхронизации времени

SNTP, NTP Server/Client

Специальные предложения

Уценка 

Гарантийный срок

5 лет 

Количество каналов дискретного ввода

2 

Напряжение лог. 0

-30 ~ +3 В 

Напряжение лог. 1

+13 ~ +30 В пост. 

Уровень коммутатора

L2 

Тип разъема для "витой пары"

RJ45 

Комплект поставки

документация и ПО на CD 
Устройство 
заглушки для неиспользуемых портов 
краткое руководство пользователя 
кабель CN20070 (RJ45-DB9 'мама') 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
настольный/настенный (опционально) 

Безопасность

EN 60950-1 
UL508 

Электромагнитная совместимость (EMC)

EN 55032/24 

Удары

IEC 60068-2-27 

Применение на транспорте

EN 50121-4 

Свободное падение

IEC 60068-2-32 

Применение в морских системах

ABS 
DNV 
GL 
LR 
NK 

Вибрации

IEC 60068-2-6 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Автоматическое оповещение об обрыве связи по порту

При помощи реле, по E-Mail, по SNMP 

Автоматическое оповещение об обрыве электропитания

При помощи реле, по E-Mail, по SNMP 

Нагрузочная способность реле

1 А при 24 В пост. 

Управление потоками

IEEE 802.3x flow control, back pressure flow control 

Защита от неверной полярности

Есть 

Возможность подключения резервного источника электропитания

Есть 

Рабочее напряжение

12/24/48 В пост. 

Разъем электропитания

Клемма 

Рабочая влажность, %

5 ~ 95 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-40 ~ +85 

Диапазон VLAN ID

1 ~ 4094 

Количество групп IGMP

256 

Максимальное количество VLAN

64 

Защита от пыли и влаги

IP30 

Защита по току

Есть 

Разъем консольного порта RS-232

RJ45 

Интерфейс управления

Консоль RS-232 

Количество портов Gigabit Ethernet

9 

Тип устройства

Коммутатор 

Функции резервирования сети

Turbo Ring 
Turbo Chain 
STP 
RSTP 
Link Aggregation 
MSTP 

Серия устройства

EDS-G500
