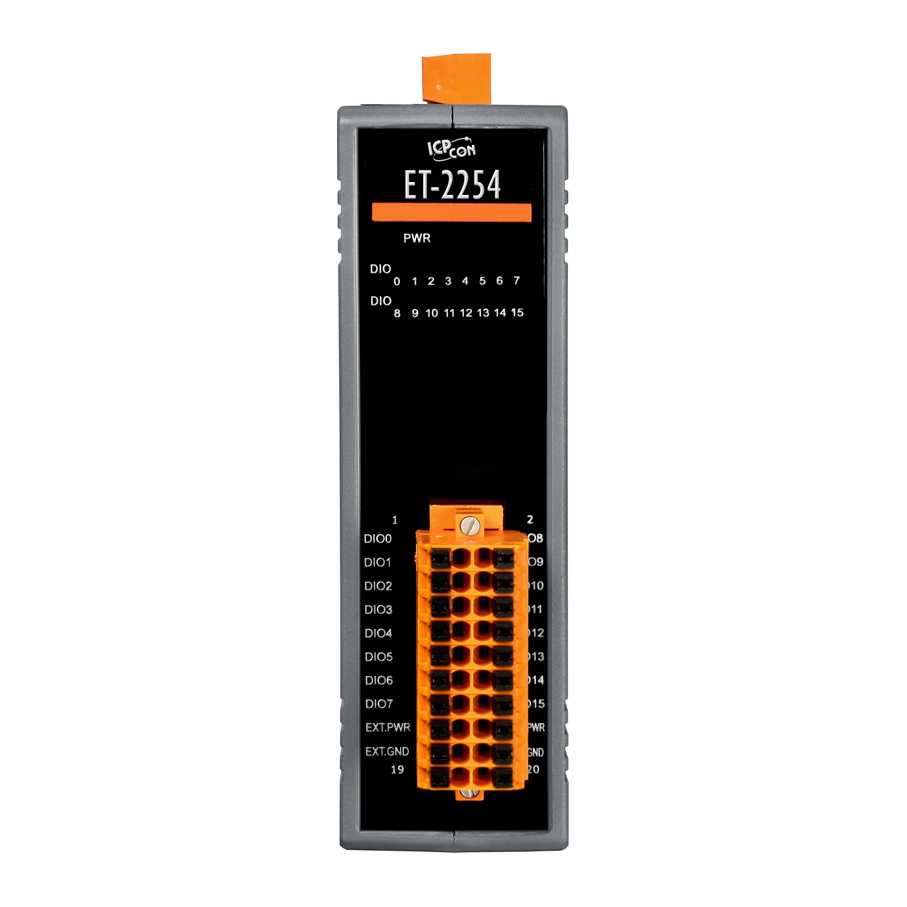

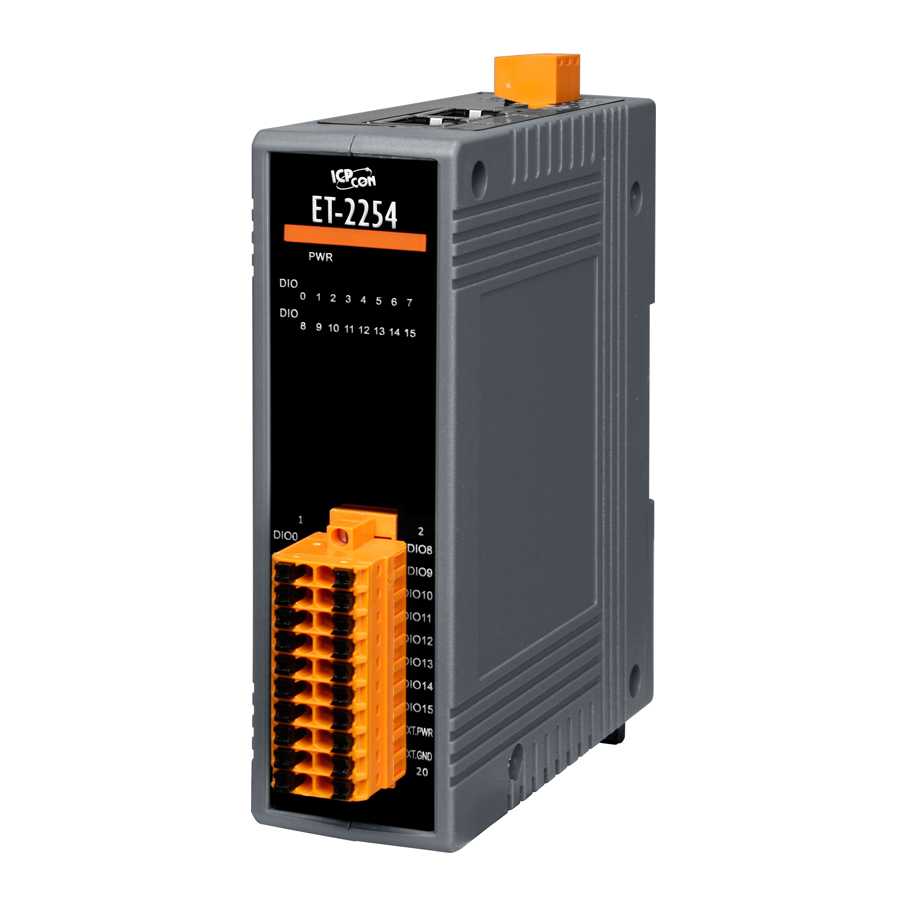

ET-2254 Ethernet-модуль с 16 каналами универсального DIO, со встроенным 2-портовым Ethernet-коммутатором

Артикул полный

00-06109285

Габаритные размеры, мм

127 x 33 x 99

Индикаторы ввода/вывода

Есть

Потребление тока

3.3 Вт

Сторожевой таймер

Есть 

Процессор

32-битный ARM 

Тип каналов дискретного ввода

Сухой (Source) 

Входное сопротивление

3 кОм, 0.5 Вт 

Количество каналов дискретного ввода

16 

Тип подключения каналов дискретного ввода

Сухой контакт: Source 

Напряжение лог. 0

Открытый 

Напряжение лог. 1

Замкнут на GND 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

Пароль 
Фильтр по IP-адресу 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Изоляция каналов внутренней логики

3750 В пост.тока 

Защита от перенапряжения

±3 кВ для линии питания 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±16 кВ для случайной точки 
±8 кВ для каждого канала 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Количество каналов дискретного вывода

16 

Напряжение нагрузки

+5 ~ +30 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Sink 
Тип 'открытый коллектор' 

Максимальная нагрузка на канал

100 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Максимальная частота входного сигнала

3 кГц 

Максимальное разрешение счетчика

32 бита 

Программируемый цифровой фильтр

1 ~ 6500 мс (0.08 Гц ~ 500 Гц) 

Тип каналов

Универсальный дискретный ввод/вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода
