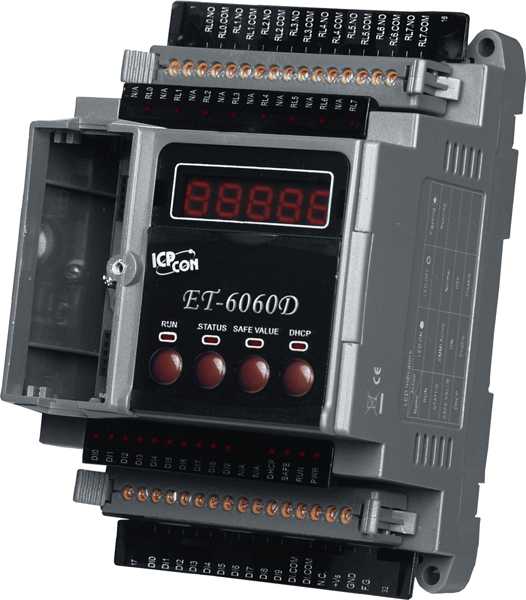

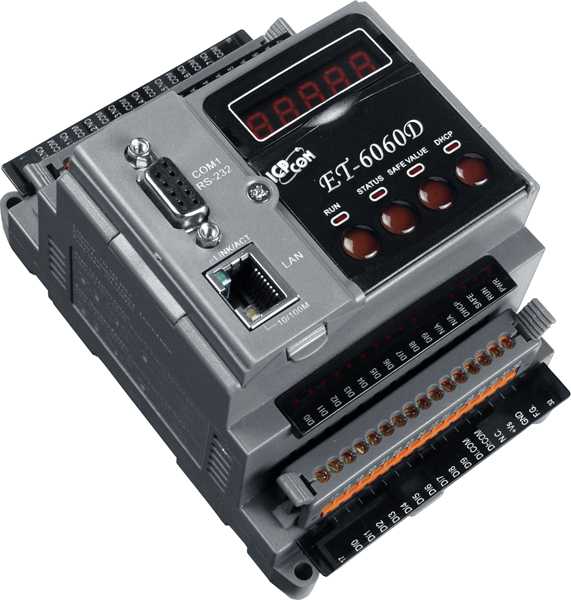

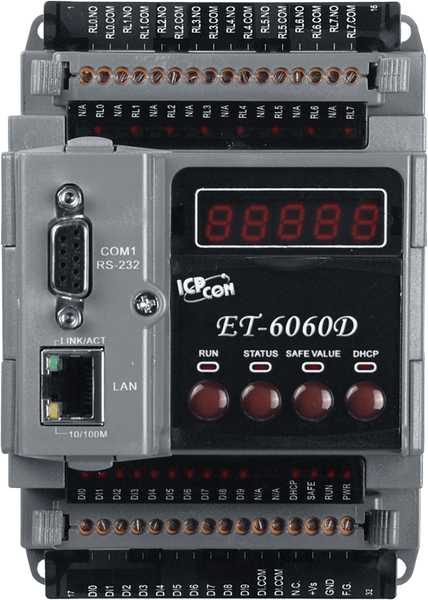

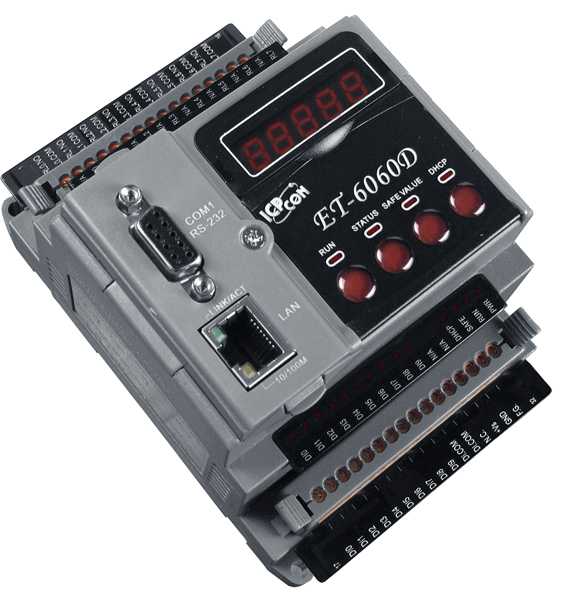

ET-6060D CR Модуль с 8 каналами DO (силовое реле, Form A) и 10 DI (Sink/Source)

Артикул полный

00-06012635

Габаритные размеры, мм

90 x 111 x 70

Потребление тока

4.8 Вт

Количество портов RS-232

1

Сторожевой таймер

Есть 

Тип каналов дискретного ввода

Sink/source 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

10 

Напряжение лог. 0

+3 В макс. 

Напряжение лог. 1

+10 ~ +50 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
настенный 

Безопасность

CE 
FCC 

Тип каналов релейного вывода

Силовое реле (Form A) 

Время переключения реле

15 мс макс. 

Количество каналов релейного вывода

8 

Механическая износостойкость

10000000 переключений 

Время восстановления

3 мс макс. 

Электрическая износостойкость

100000 переключений 

Нагрузочная способность реле

3 А 

Сопротивление изоляции

1000 МОм @ 500 В пост. мин. 

Макс. переключаемое напряжение

250 В пер./28 В пост. 

Электрическая прочность

Открытый контакт: 750 В 
Между катушкой и контактами: 4 кВ 

Системные индикаторы

Есть 

7-сегментный светодиодный дисплей

5-разрядная цифровая индикация 

Кнопки управления

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Температура хранения, °C

-30 ~ +75 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Изоляция каналов внутренней логики

3750 В пост.тока 

Максимальная частота входного сигнала

100 Гц 

Минимальная ширина импульса

5 мс 

Тип каналов

Дискретный ввод 
Релейный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Скорость передачи данных, бит/с

115200 макс. 

Передаваемые сигналы

RS-232: Tx, Rx, GND
