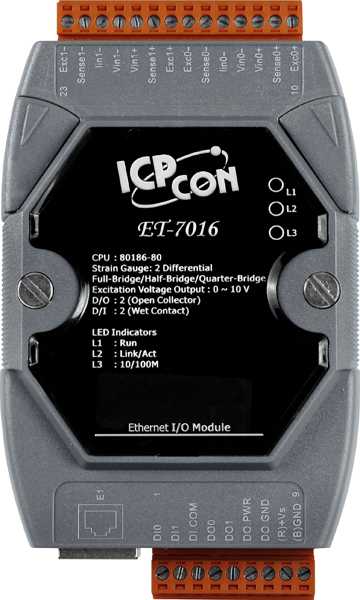

ET-7016 CR Ethernet-модуль с 2 каналами вывода напряжения возбуждения, 2 каналами дискретного ввода и 2 каналами дискретного вывода

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Есть

Потребление тока

2.9 Вт макс.

Частота дискретизации

10 Гц (общая)

Температурный дрейф нуля

±0.5 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C
±50 ppm/°C 

Количество каналов

1

Артикул полный

00-06074262

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Сухой контакт 

Защита от перенапряжения

+70 В пост. 
30 В пост. 
60 В пост. 

Количество каналов дискретного ввода

2 

Напряжение в закрытом состоянии

+1 В пост. макс. 

Тип подключения каналов дискретного ввода

Sink/Source 

Напряжение в открытом состоянии

+3.5 ~ 50 В пост. 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Нет 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 10 ~ 30 В пост.тока 

Питание по PoE

Нет 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Нет 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

1500 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Подавление синфазных помех (Общий режим)

150 дБ 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по току

±20 мА 
4 ~ 20 мА 
10 ~ 20 мА 

Входное сопротивление

По току: 125 Ом 
По напряжению: >400 кОм 

Точность АЦП

±0.05% 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Количество каналов АЦП

2 

Тип тензометрического датчика

Полный мост, полумостовой и четверть-мостовой 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

2 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+5 ~ +50 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип подключения каналов дискретного вывода

Sink 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

700 мА 
60 мА 

Установка значения при подаче питания

Есть, настраивается программно 
Есть 

Максимальная частота входного сигнала

100 Гц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

5 мс 

Точность

±0.05% 

Диапазон сигналов

0 ~ +10 В 

Тип каналов

Аналоговый ввод 
Дискретный ввод 
Дискретный вывод 
Тензомост 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода
