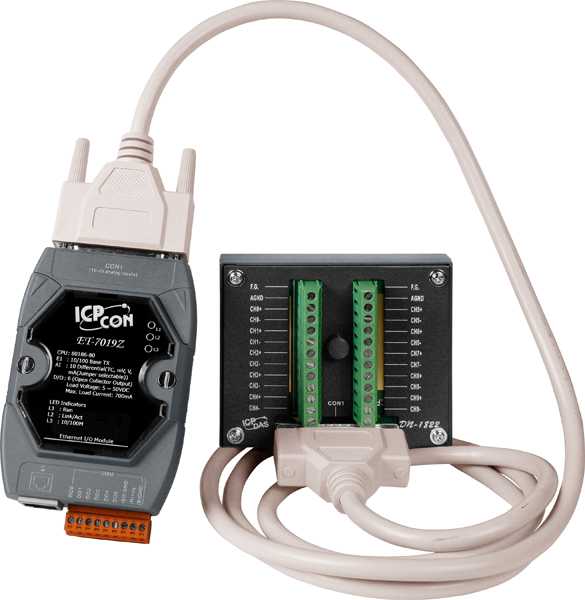

ET-7019Z/S2 CR Ethernet-модуль с 10 каналами ввода с термопары (в комплект поставки входит дочерняя плата DN-1822 и кабель 1.8 м)

Артикул полный

00-06074261

Габаритные размеры, мм

72 x 123 x 35

Потребление тока

2.6 Вт

Частота дискретизации

10 Гц

Температурный дрейф нуля

± 0.5 мкВ/°C

Температурный дрейф шкалы

± 25 ppm/°C

Сторожевой таймер

Есть 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 
DB-1822 + кабель 1.8 м 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Защита от перенапряжения

240 Vrms 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция виртуальных каналов

Есть, 400 В пост.тока 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Стабильное значение температурного вывода для полевых устройств

Есть 

Постоянный вывод температуры

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 

Входное сопротивление

>300 кОм 

Точность АЦП

±0.1% от полного диапазона 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±150 мВ 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Количество каналов АЦП

10 

Тип каналов

Аналоговый ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного вывода 
Модуль аналогового ввода
