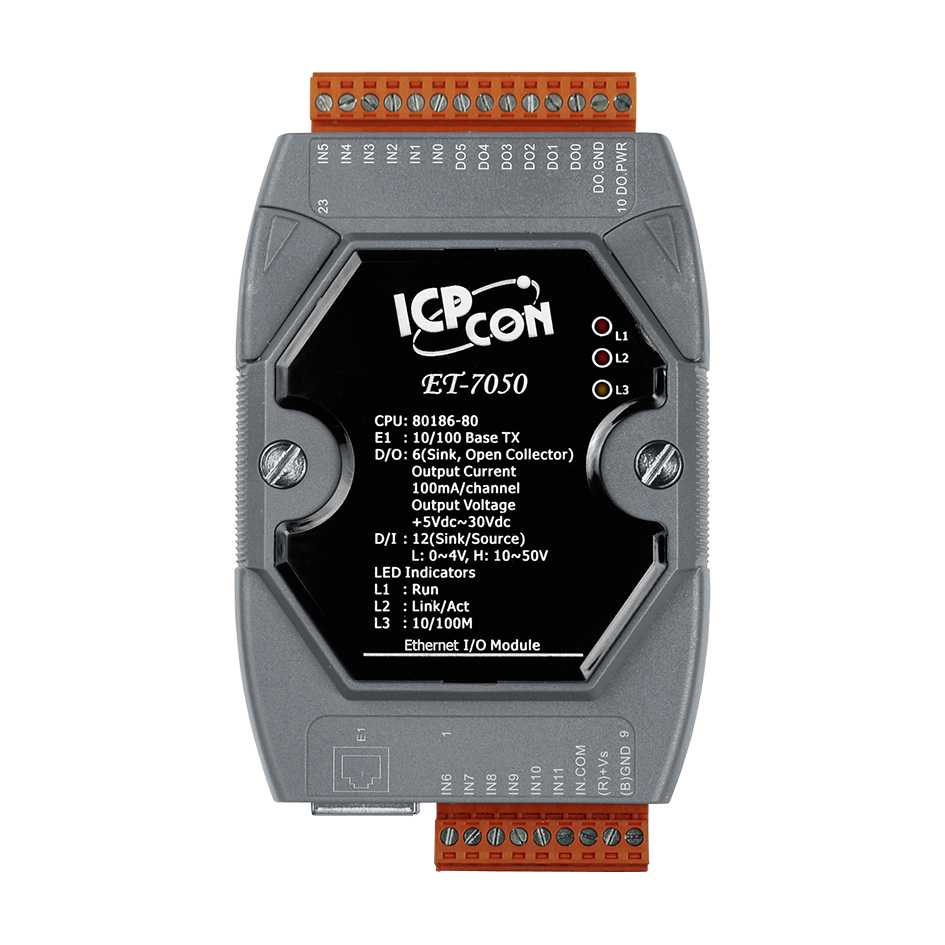

ET-7050 CR Ethernet-модуль с 6 каналами изолированного дискретного вывода типа Sink, "открытый коллектор", и 12 каналами изолированного дискретного ввода

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

2.3 Вт макс.

Вес нетто, кг

0.15

Артикул полный

00-06007594

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Влажный контакт 

Защита от перенапряжения

+70 В пост. 
Нет 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

12 

Напряжение в закрытом состоянии

+4 В пост. макс. 

Тип подключения каналов дискретного ввода

Sink/Source 

Напряжение в открытом состоянии

+10 ~ +50 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Нет 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 10 ~ 30 В пост.тока 

Питание по PoE

Нет 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Нет 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

1500 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Защита от короткого замыкания

Нет 

Количество каналов дискретного вывода

6 

Защита от перегрузки

Нет 

Напряжение нагрузки

+5 ~ +30 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип подключения каналов дискретного вывода

Sink 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

100 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Максимальная частота входного сигнала

500 Гц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

1 мс 

Тип каналов

Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода
