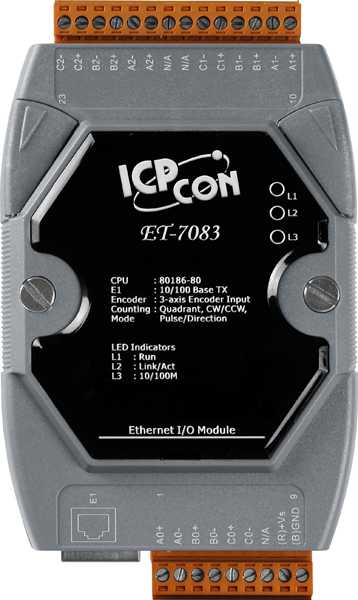

ET-7083 CR Ethernet-модуль с 3 каналами ввода со счетчика/энкодера

Габаритные размеры, мм

72 x 123 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

2.7 Вт

Уровень входного сигнала

5 В пост., 12 В пост. С внешним резистором 1 кОм (1/2 Вт), 24 В пост. С внешним резистором 2 кОм (1/2 Вт)

Артикул полный

00-06097687

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 10 ~ 30 В пост.тока 

Питание по PoE

Нет 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100BaseT(X) - 'витая пара' (разъем RJ45) 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Изоляция каналов внутренней логики

2500 В пост.тока 
2500 Vrms 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Режим счетчика

Квадрантный, CW/CCW, Импульсный / Направление 

Количество каналов Энкодер/Частотомер/Счетчик

3 

Максимальная частота счета

Квадрантный режим: 1 МГц, CW/CCW режим: 4 МГц, Импульсный / Направление: 4 МГц 

Разрешение счетчика/энкодера, бит

32 

Предустановленное значение счетчика

Программируемое 

Хранение подсчитанных значений

Есть, до 10 лет
