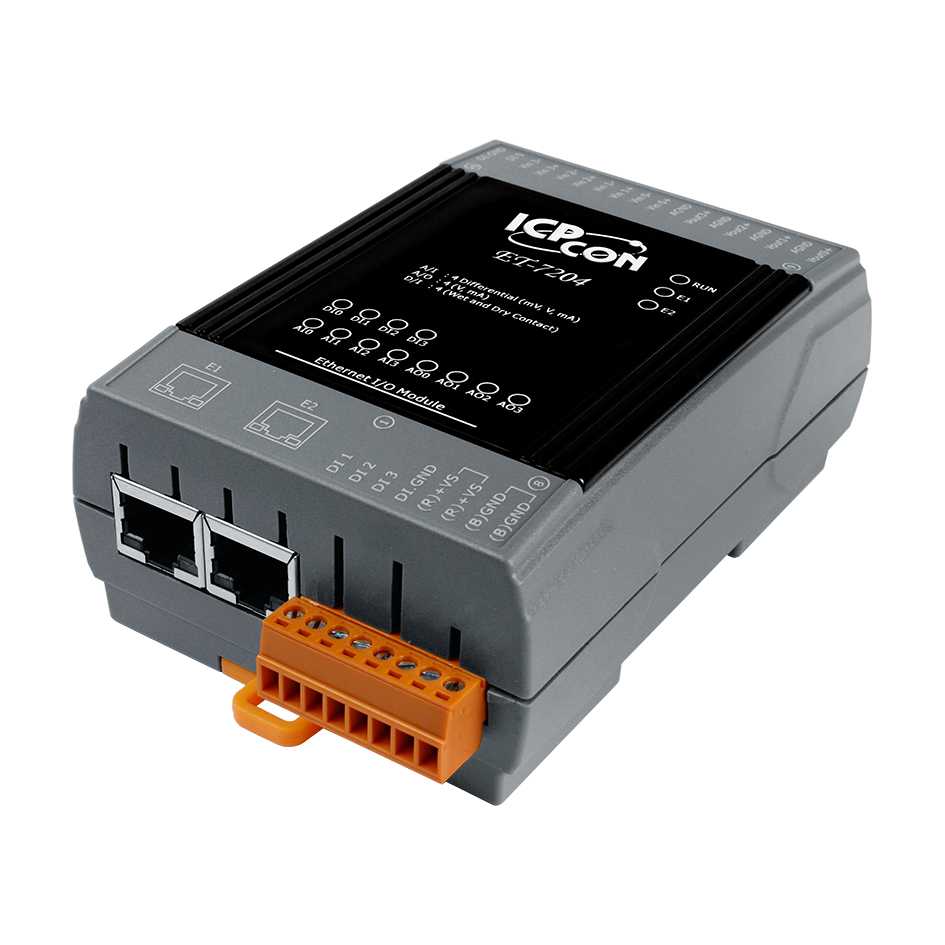

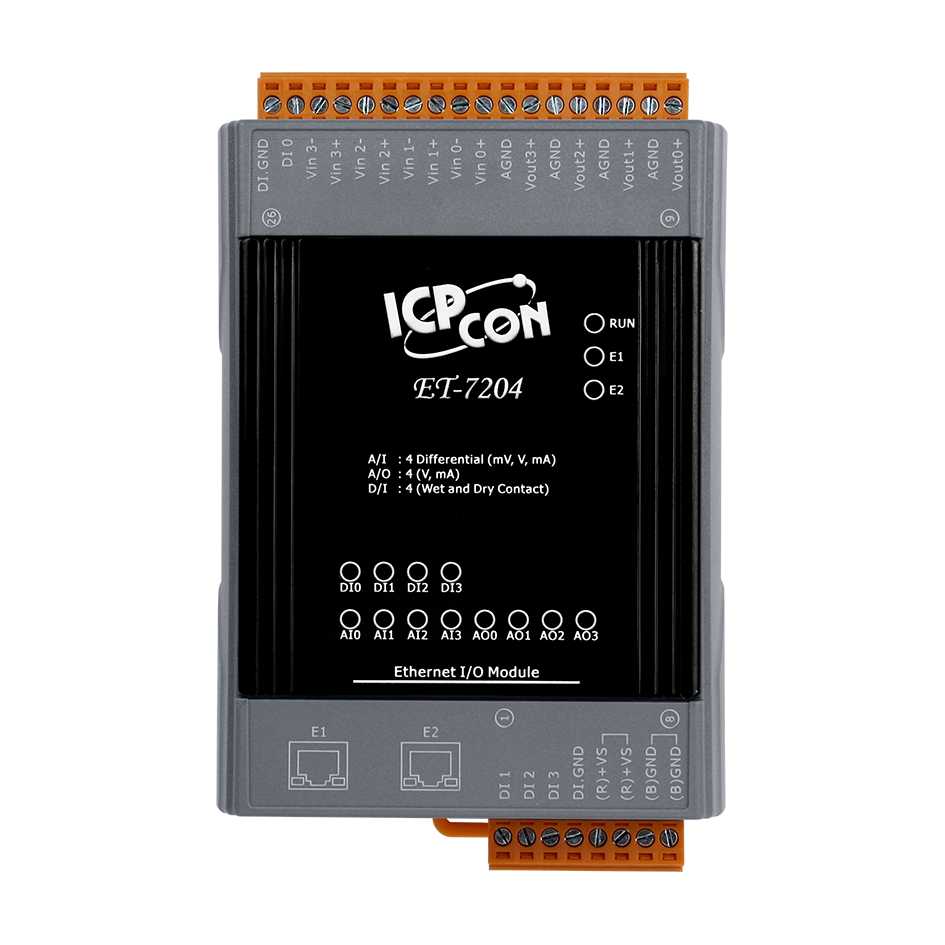

ET-7204 CR Ethernet-модуль с 4 каналами аналогового ввода, 4 каналами аналогового вывода и 4 каналами дискретного ввода, и со встроенным 2-портовым Ethernet-коммутатором

Габаритные размеры, мм

120 x 76 x 38

Индикаторы ввода/вывода

Есть

Потребление тока

4.9 Вт макс.

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Артикул полный

00-06104429

Частота дискретизации

Обычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая)

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Сухой контакт, Влажный контакт 

Защита от перенапряжения

+70 В пост. 
±2 кВ для линии питания 
240 Vrms 

Рабочее расстояние для сухого контакта

500 м макс. 

Входное сопротивление

Нет 
По току: 125 Ом 
По напряжению: 2 МОм 

Количество каналов дискретного ввода

4 

Напряжение в закрытом состоянии

Сухой контакт: Открытый 
Влажный контакт: +3.5 ~ +30 В пост. 

Тип подключения каналов дискретного ввода

Влажный контакт: Source 
Сухой контакт: Sink 

Напряжение в открытом состоянии

Влажный контакт: +1 В пост.макс. 
Сухой контакт: Замкнут на GND 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Нет 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Нет 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Нет 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

1500 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть, для +4 ~ +20 мА 
Есть, +4 ~ +20 мА 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция виртуальных каналов

Есть, 400 В пост.тока 

Защита по току

Есть, 50 мА при 110 В пост.тока 

Общая защита от перенапряжения

±200 В пост.тока 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Требуется внешний резистор 125 Ом 

Точность АЦП

Обычный режим: ±0.1% 
Ускоренный режим: ±0.5% или лучше 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

4 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Количество каналов ЦАП

4 

Установка безопасного значения

Есть, настраивается программно 

Установка значения при подаче питания

Есть, настраивается программно 

Сопротивление нагрузки

400 Ом 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 

Разрешение ЦАП

12 бит 

Максимальная частота входного сигнала

100 Гц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

5 мс 

Тип каналов

Аналоговый ввод 
Аналоговый вывод 

Тип устройства

Модуль аналогового ввода 
Модуль аналогового вывода
