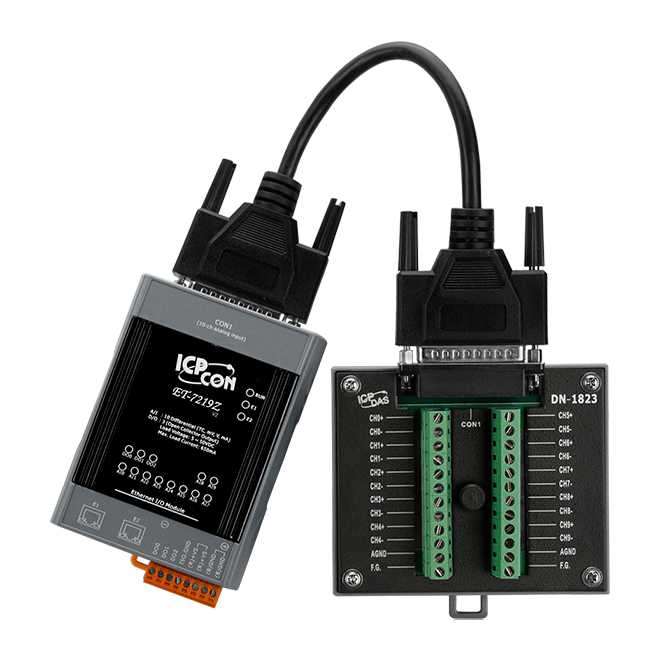

ET-7219Z/S3 CR Ethernet-модуль с 10 каналами ввода с термопары и 5 каналами аналогового вывода, со встроенным 2-портовым Ethernet-коммутатором (в комплект поставки входит дочерняя плата DN-18

Артикул полный

00-06133597

Габаритные размеры, мм

76 x 120 x 38

Индикаторы ввода/вывода

Есть

Потребление тока

3.4 Вт

Частота дискретизации

10 Гц

Температурный дрейф нуля

± 0.5 мкВ/°C

Температурный дрейф шкалы

± 25 ppm/°C

Сторожевой таймер

Есть 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 
DN-1823 + кабель 15 см 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

Пароль 
Фильтр по IP-адресу 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Изоляция каналов внутренней логики

1500 В 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Защита от перенапряжения

240 В 
60 В пост. 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция виртуальных каналов

Есть, 400 В пост.тока 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Стабильное значение температурного вывода для полевых устройств

Есть 

Постоянный вывод температуры

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Входное сопротивление

>300 кОм 

Точность АЦП

±0.1% от полного диапазона 

Разрешение АЦП

16 бит 

Количество каналов АЦП

10 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

3 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+5 ~ +50 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип каналов дискретного вывода

Открытый коллектор, Sink 

Максимальная нагрузка на канал

700 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Тип каналов

Аналоговый ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного вывода 
Модуль аналогового ввода
