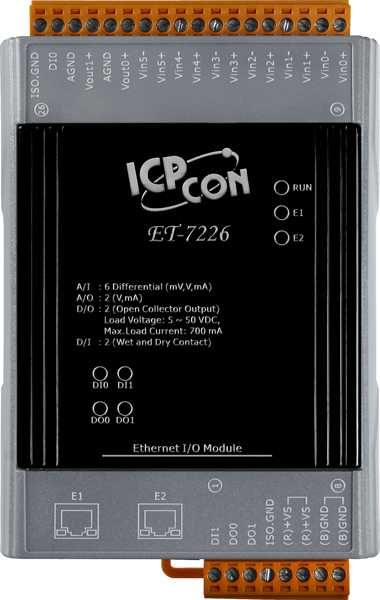

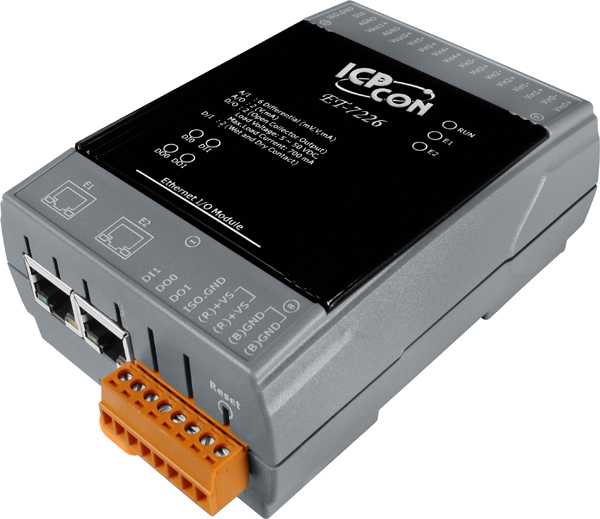

ET-7226 CR Ethernet-модуль с 6 каналами аналогового ввода, 2 каналами аналогового вывода, 2 каналами дискретного ввода и 2 каналами дискретного вывода, со встроенным 2-портовым Ethernet-комму

Габаритные размеры, мм

120 x 76 x 38

Индикаторы ввода/вывода

Есть

Потребление тока

5.0 Вт макс.

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Частота дискретизации

Обычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая)

Артикул полный

00-06099228

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Сухой контакт, Влажный контакт 

Защита от перенапряжения

30 В пост. 
±2 кВ для линии питания 
240 Vrms 
60 В пост. 

Рабочее расстояние для сухого контакта

500 м макс. 

Входное сопротивление

Нет 
По току: 125 Ом 
По напряжению: 2 МОм 

Количество каналов дискретного ввода

2 

Напряжение в закрытом состоянии

Сухой контакт: Открытый 
Влажный контакт: +3.5 ~ +30 В пост. 

Тип подключения каналов дискретного ввода

Влажный контакт: Source 
Сухой контакт: Sink/Source 

Напряжение в открытом состоянии

Влажный контакт: +1 В пост.макс. 
Сухой контакт: Замкнут на GND 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Нет 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Нет 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Нет 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

1500 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть, для +4 ~ +20 мА 
Есть, +4 ~ +20 мА 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция виртуальных каналов

Есть, 400 В пост.тока 

Защита по току

Есть, 50 мА при 110 В пост.тока 

Общая защита от перенапряжения

±200 В пост.тока 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Требуется внешний резистор 125 Ом 

Точность АЦП

Обычный режим: ±0.1% 
Ускоренный режим: ±0.5% или лучше 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

6 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Количество каналов ЦАП

2 

Установка безопасного значения

Есть, настраивается программно 

Установка значения при подаче питания

Есть, настраивается программно 

Сопротивление нагрузки

500 Ом 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

4 ~ 20 мА 
Выбирается джампером 
0 ~ 20 мА 

Разрешение ЦАП

12 бит 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

2 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+5 ~ +50 В пост. 

Тип подключения каналов дискретного вывода

Sink 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

700 мА 

Максимальная частота входного сигнала

100 Гц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

5 мс 

Тип каналов

Аналоговый ввод 
Аналоговый вывод 
Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 
Модуль аналогового вывода
