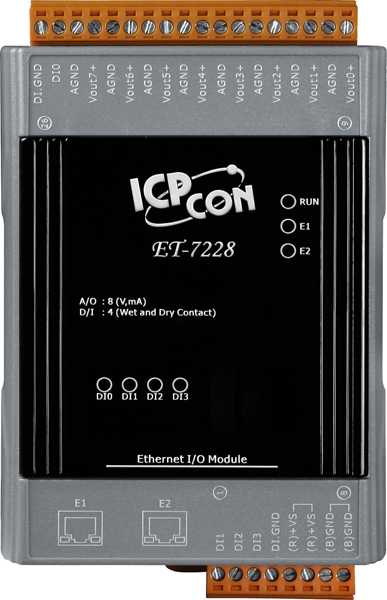

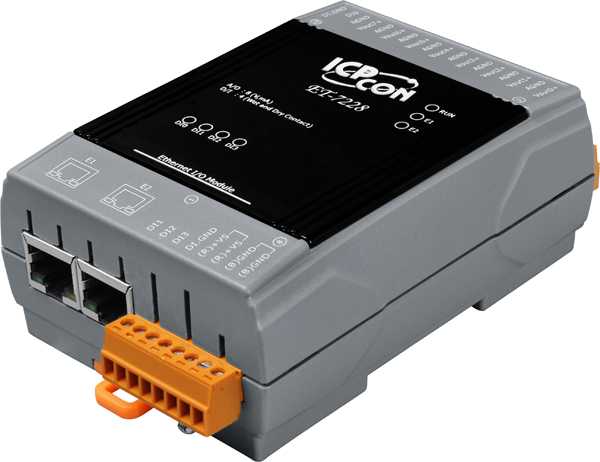

ET-7228 Ethernet-модуль с 8 каналами аналогового вывода, со встроенным 2-портовым Ethernet-коммутатором

Габаритные размеры, мм

120 x 76 x 38

Индикаторы ввода/вывода

Есть

Потребление тока

6 Вт

Артикул полный

00-06105350

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Нет 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Нет 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Нет 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

1500 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Нагрузочная способность выхода по напряжению

10 В при 10 мА 

Количество каналов ЦАП

8 

Установка безопасного значения

Есть, настраивается программно 

Индивидуальная настройка каналов

Есть 

Установка значения при подаче питания

Есть, настраивается программно 

Сопротивление нагрузки

500 Ом 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 

Разрешение ЦАП

12 бит 

Тип каналов

Аналоговый вывод 

Тип устройства

Модуль аналогового вывода
