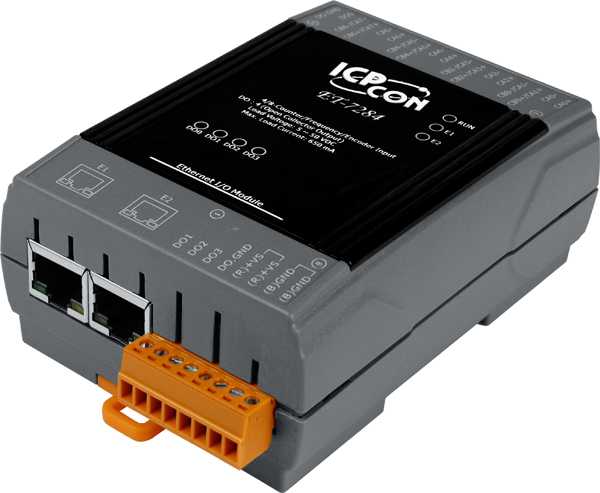

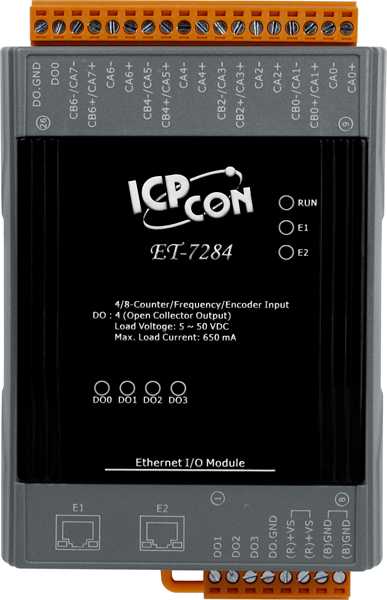

ET-7284 Ethernet-модуль с 4/8 каналами ввода со счетчика/энкодера и 4 каналами DO

Габаритные размеры, мм

120х76х38

Индикаторы ввода/вывода

Есть

Потребление тока

4,2 Вт.

Уровень входного сигнала

уровень логической "1" - +3.5 В. пост. ~ +30 В. пост. уровень "0" - +1 В. пост. Макс.

Артикул полный

00-06123623

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Нет 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Тип интерфейса

Ethernet 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Нет 

Защита от перенапряжения

±2 кВ для линии питания 
60 В пост. 

Гальваническая изоляция, кВ

1,5 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

2500 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

4 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+5 ~ +50 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип подключения каналов дискретного вывода

Sink 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Sink 
Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

650 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Режим счетчика

Квадрантный, CW/CCW, Импульсный / Направление 

Количество каналов Энкодер/Частотомер/Счетчик

4/8 

Максимальная частота счета

200 кГц при 3.5  ~ 10 В пост., 150 кГц при 10 ~ 30 В пост. 

Разрешение счетчика/энкодера, бит

32 

Предустановленное значение счетчика

Программируемое 

Хранение подсчитанных значений

Есть, до 10 лет 

Максимальная частота входного сигнала

200 кГц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

1 мс 

Тип каналов

Энкодер/Частотомер/Счетчик 

Тип устройства

Модуль дискретного вывода 
Энкодер
