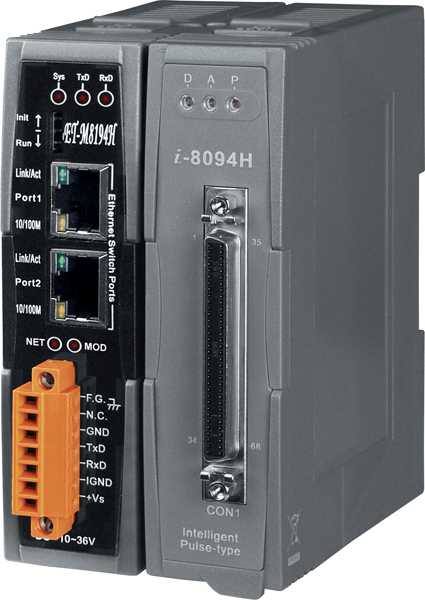

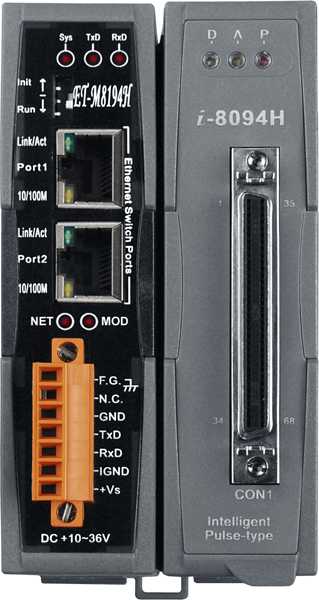

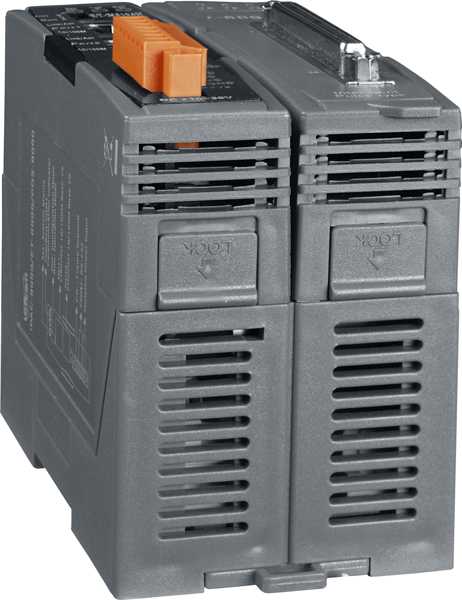

ET-M8194H-G Высокоскоростной 4-координатный Ethernet-модуль управления движением

Артикул полный

00-06083240

Габаритные размеры, мм

65 x 99 x 121

Количество каналов дискретного ввода

1 (до 128 DI по Frnet) 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Рабочее напряжение

+24 В 

Температура хранения, °C

-20 ~ +80 

Рабочая влажность, %

5 ~ 90, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

Modbus TCP 

Изоляция каналов внутренней логики

2500 Vrms 

Количество каналов дискретного вывода

До 128 по Frnet 

Максимальная частота счета

4 МГц 

Разрешение счетчика/энкодера, бит

32 

Драйверы для ОС

Windows XP/7/8/10 

Число осей

4 

Тип команды

Пульсация 

Линейная интерполяция

2/3 оси 

Круговая интерполяция

2 оси 

Вводы механических переключателей

Home, Near Home, Limit, Emergency, Latch 

Интерфейс I/O серво-двигателя

Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC 

Тип управления движением

IC Chip Based 

Выходные пульсации

4 MPPS макс. 

Режим пульсации

CW/CCW; PULSE/DIR 

Продолжающаяся интерполяция

2/3 оси 

Режим кольцевого счетчика

Есть 

Интерфейс энкодера

A/B Pulse, Вверх/Вниз
