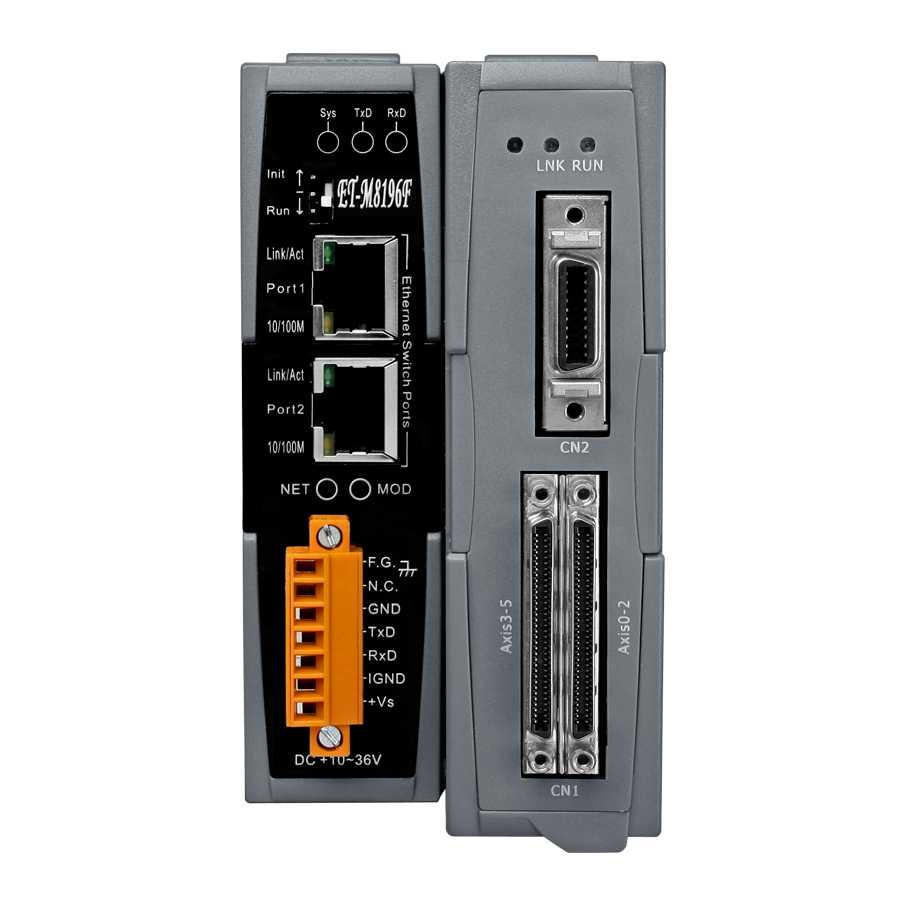

ET-M8196F Высокоскоростной 6-координатный Ethernet-модуль управления движением

Артикул полный

00-06123615

Габаритные размеры, мм

65 x 125 x 121

Количество каналов дискретного ввода

12 (до 128 по Frnet) 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Рабочее напряжение

+24 В 

Температура хранения, °C

-20 ~ +80 

Рабочая влажность, %

5 ~ 90, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

Modbus TCP 

Изоляция каналов внутренней логики

2500 Vrms 

Количество каналов дискретного вывода

3 (до 128 по Frnet) 

Максимальная частота счета

12 МГц 

Разрешение счетчика/энкодера, бит

32 

Драйверы для ОС

Windows XP/7/8/10 

Число осей

6 

Тип команды

Пульсация 

Линейная интерполяция

2/6 осей 

Круговая интерполяция

2/3 оси 

Кривая скорости

S-образная, Трапецевидная 

Вводы механических переключателей

Home, Near Home, Limit, Emergency, Latch 

Интерфейс I/O серво-двигателя

Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC 

Тип управления движением

DSP Based 

Выходные пульсации

4 MPPS макс. 

Режим пульсации

CW/CCW; PULSE/DIR; A/B Pulse 

Винтовая интерполяция

3 оси 

Продолжающаяся интерполяция

2/3 оси 

Режим кольцевого счетчика

Есть 

Интерфейс энкодера

A/B Pulse, Вверх/Вниз 

Триггер сравнения позиций

4 МГц
