Фитинги KIPVALVE цанговые для пневмооборудования (пневматические)

ФИТИНГИ KIPVALVE ЦАНГОВЫЕ ДЛЯ ПНЕВМООБОРУДОВАНИЯ (ПНЕВМАТИЧЕСКИЕ)

Пневматические фитинги - устройства, предназначенные для соединения трубок и шлангов между собой, либо для подключения элементов пневматических систем, таких как цилиндры, распределители, блоки подготовки воздуха и так далее, снабжённых резьбой.

У цанговых фитингов фиксация и уплотнение трубки обеспечивается путем её зажима в цанге фитинга, по наружному диаметру.

• Наиболее простой и быстрый способ монтажа
• Непосредственное уплотнение трубки и фитинга без применения других материалов
• Уплотнение осуществляется по внешней поверхности трубки
• Не имеют ограничений на толщину стенки трубки

Фитинги прямые цанговые KIPVALVE с резьбой

Модификации и характеристики

Фото	Наименование	Резьба	D трубки, мм	Тип фитинга
	KS-1/8-4	R1/8	4	Прямой с наружней резьбой
	KS-1/4-4	R1/4	4
	KS-1/8-6	R1/8	6
	KS-1/4-6	R1/4	6
	KS-3/8-6	R3/8	6
	KS-1/8-8	R1/8	8
	KS-1/4-8	R1/4	8
	KS-3/8-8	R3/8	8
	KS-1/8-10	R1/8	10
	KS-1/4-10	R1/4	10
	KS-3/8-10	R3/8	10
	KS-1/2-10	R1/2	10
	KS-1/4-12	R1/4	12
	KS-3/8-12	R3/8	12
	KS-1/2-12	R1/2	12
	KS-3/8-16	R3/8	16
	KS-1/2-16	R1/2	16

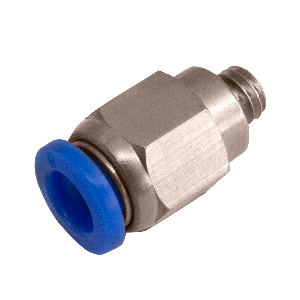

	KSM-M5-4	M5	4
	KSM-M6-4	M6	4
	KSM-M5-6	M5	6
	KSM-M6-6	M6	6

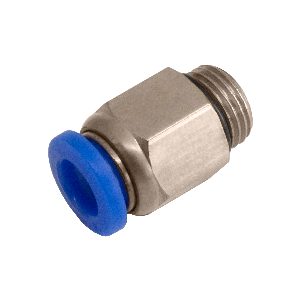

	KS-G1/8-6	G1/8	6
	KS-G1/4-6	G1/4	6
	KS-G1/8-8	G1/8	8
	KS-G1/4-8	G1/4	8
	KS-G1/4-10	G1/4	10
	KS-G3/8-10	G3/8	10
	KS-G3/8-12	G3/8	12
	KS-G1/2-12	G1/2	12
	KS-G1/2-16	G1/2	16

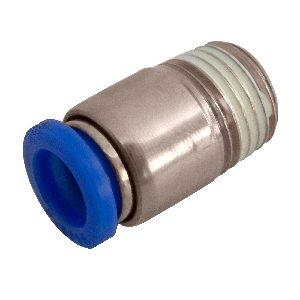

	KS-1/8-6-I	R1/8	6
	KS-1/4-6-I	R1/4	6
	KS-1/8-8-I	R1/8	8
	KS-1/4-8-I	R1/4	8
	KSF-G1/8-6	G1/8	6	Прямой с внутренней резьбой
	KSF-G1/4-6	G1/4	6
	KSF-G1/8-8	G1/8	8
	KSF-G1/4-8	G1/4	8
	KSF-G1/4-10	G1/4	10
	KSF-G1/2-12	G1/2	12
	KSF-G1/2-16	G1/2	16

T-образные цанговые тройники KIPVALVE с резьбой

Модификации и характеристики

Фото	Наименование	Резьба	D трубки, мм	Тип фитинга
	KST-1/8-6	R1/8	6	Соединительный Т-образный с резьбой
	KST-1/4-6	R1/4	6
	KST-1/8-8	R1/8	8
	KST-1/4-8	R1/4	8
	KST-1/4-10	R1/4	10

Угловые цанговые фитинги KIPVALVE с резьбой

Модификации и характеристики

Фото	Наименование	Резьба	D трубки, мм	Материал корпуса

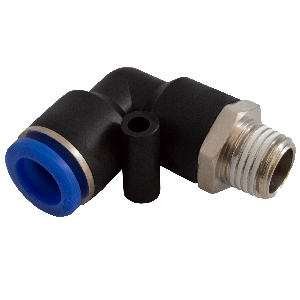

	KSL-1/8-4	R1/8	4	Соединительный угловой с резьбой
	KSL-1/8-6	R1/8	6
	KSL-1/4-6	R1/4	6
	KSL-1/8-8	R1/8	8
	KSL-1/4-8	R1/4	8
	KSL-3/8-8	R3/8	8
	KSL-1/8-10	R1/8	10
	KSL-1/4-10	R1/4	10
	KSL-3/8-10	R3/8	10
	KSL-1/2-10	R1/2	10
	KSL-1/4-12	R1/4	12
	KSL-3/8-12	R3/8	12
	KSL-1/2-12	R1/2	12
	KSL-1/2-16	R1/2	16

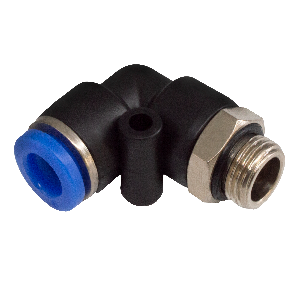

	KSL-M5-4	M5	4
	KSL-M6-4	M6	4
	KSL-M5-6	M5	6
	KSL-M6-6	M6	6
	KSL-G1/8-6	G1/8	6
	KSL-G1/4-6	G1/4	6
	KSL-G1/8-8	G1/8	8
	KSL-G1/4-8	G1/4	8
	KSL-G1/4-10	G1/4	10
	KSL-G3/8-10	G3/8	10
	KSL-G1/4-12	G1/4	12
	KSL-G3/8-12	G3/8	12
	KSL-G1/2-16	G1/2	16

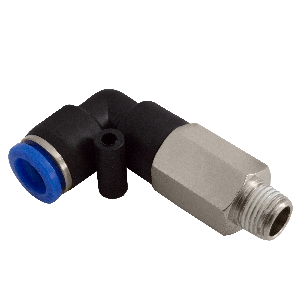

	KSLL-1/8-6	R1/8	6	Удлинненный соединительный угловой с резьбой
	KSLL-1/8-8	R1/8	8
	KSLL-1/4-8	R1/4	8

Цанговые фитинги

Фото	Наименование	D1 трубки, мм	D2 трубки, мм	Материал корпуса

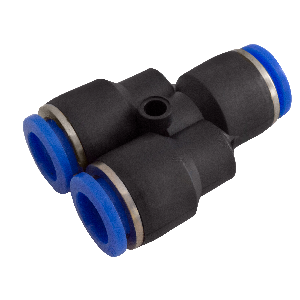

	KSY-4	—	4	Соединительный Y-образный
	KSY-6	—	6
	KSY-8	—	8
	KSY-10	—	10
	KST-6	—	6	Соединительный T-образный
	KST-8	—	8
	KST-10	—	10
	KST-12	—	12
	KST-16	—	16

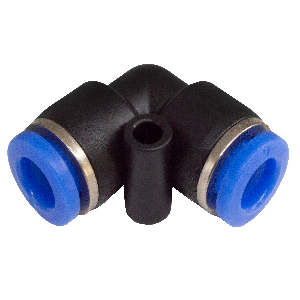

	KSL-6	—	6	Соединительный угловой
	KSL-8	—	8
	KSL-10	—	10
	KSL-12	—	12

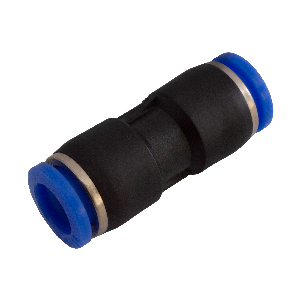

	KS-6	—	6	Соединительный прямой
	KS-8	—	8
	KS-10	—	10
	KS-12	—	12
	KS-6-4	6	4
	KS-8-6	8	6
	KS-10-6	10	6
	KS-10-8	10	8
	KS-12-8	12	8
	KS-12-10	12	10
	KSY-6-4	6	2*4	Y-образный
	KSY-8-6	8	2*6
	KSY-10-8	10	2*8
	KST-6-4	2*6	4	Т-образный
	KST-8-6	2*8	6
	KST-10-8	2*10	8

Цанговое соединение проходное

Фото	Наименование	Резьба	D трубки, мм	Тип фитинга
	KSS-6	M14x1	6	Соединительный проходной
	KSS-8	M16x1	8
	KSS-10	M20x1	10
