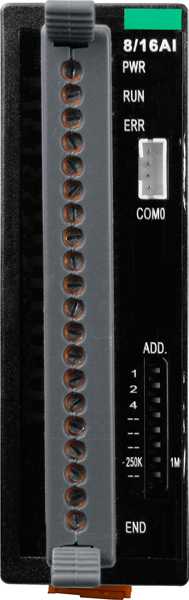

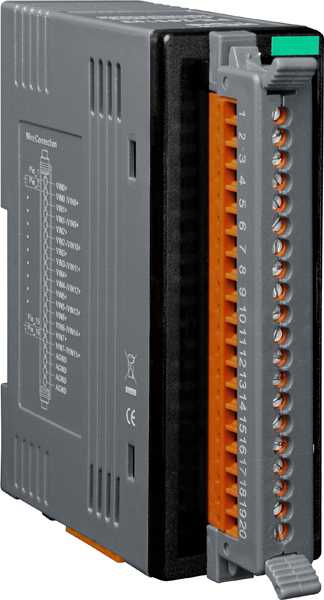

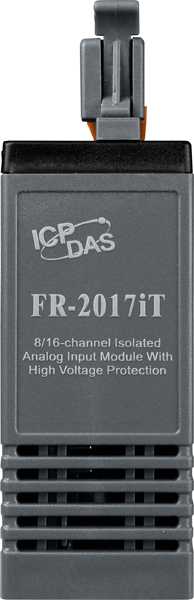

FR-2017iT Модуль ввода-вывода FRnet, 8/16 каналов изолированного аналогового вывода, изоляция коммуникационного интерфейса, защита от перенапряжения

Артикул полный

00-06083549

Габаритные размеры, мм

32.5 x 110 x 102

Светодиодные индикаторы

Питание, Соединение, Ошибка соединения, Терминальный резистор

Потребление тока

2.4 Вт макс.

Пропускная способность

15.7 Гц (1 канал)/ 78.7 Гц (8/16 каналов)

Частота дискретизации

10 Гц (1 канал)/50 Гц (8/16 каналов)
10 Гц (1 канал)/50 Гц (8/16 каналов) 

Температурный дрейф нуля

±20 мкВ/ °C

Температурный дрейф шкалы

±25 ppm/°C

Кабель

2-проводный Belden 9841 (витая пара) 

Дальность передачи данных

400 м макс. для 250 кб/с; 100 м макс. для 1 Мб/с 

Скорость передачи данных

250 кб/с или 1 Мб/с (по умолчанию) 

Время цикла

2.88 мс для 250 кб/с; 0.72 мс для 1 Мб/с 

Разъем

Клеммы под винт, 20 контактов 

Напряжение изоляции

3 кВ 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Разъем электропитания

Клемма 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +85 

Защита от выброса напряжения (IEC 61000-4-5)

3 кВ для линии питания 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Количество каналов АЦП

8/16 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Индивидуальная настройка каналов

Есть 

Подавление синфазных помех (Общий режим)

86 дБ 

Разрешение АЦП, бит

16 бит (1 канал)/12 бит (8/16 каналов) 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±1 В 
±150 мВ 
±500 мВ 

Диапазон входных сигналов по току

0 ~ 20 мА 
±20 мА 
4 ~ 20 мА 
Требуется внешний резистор 125 Ом 

Входное сопротивление

По напряжению: 2 МОм (дифференциальные), 1 МОм (ассиметричные) 

Защита от перенапряжения

Дифференциальное подключение: 240 В, ассиметричное подключение: 150 В 

Разрешение АЦП

16 бит (1 канал)/12 бит (8/16 каналов) 

Точность АЦП

+/-0.1% (1 канал) / +/-0.5% (8/16 каналов)
