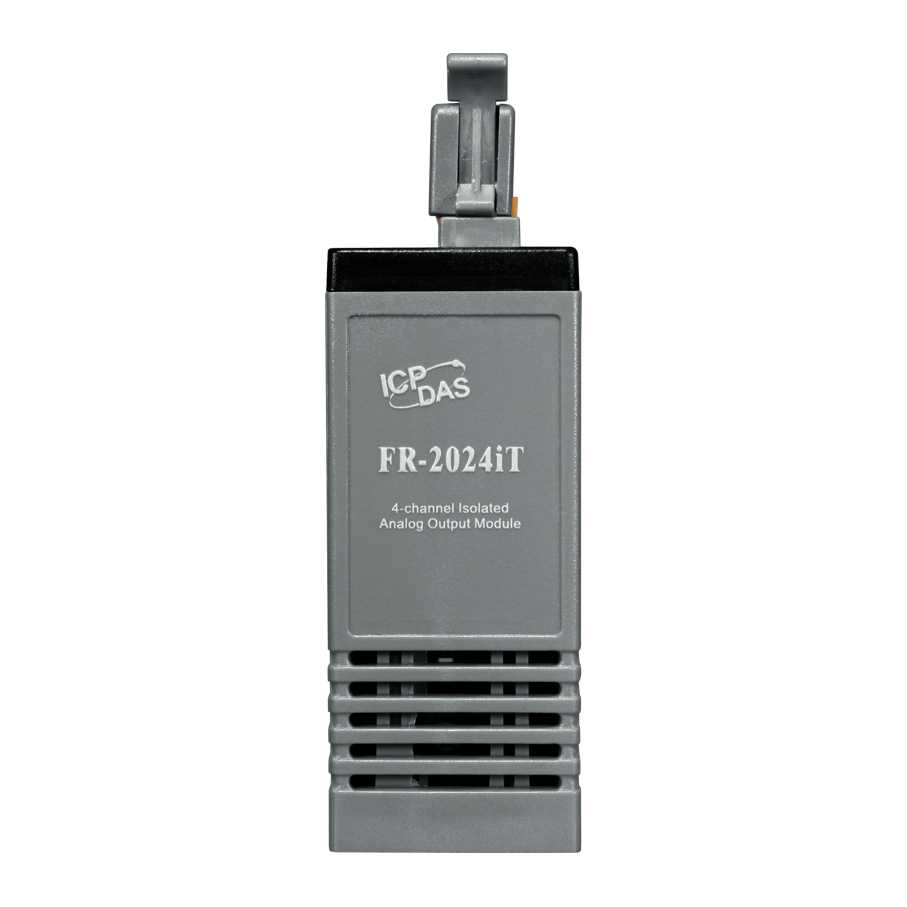

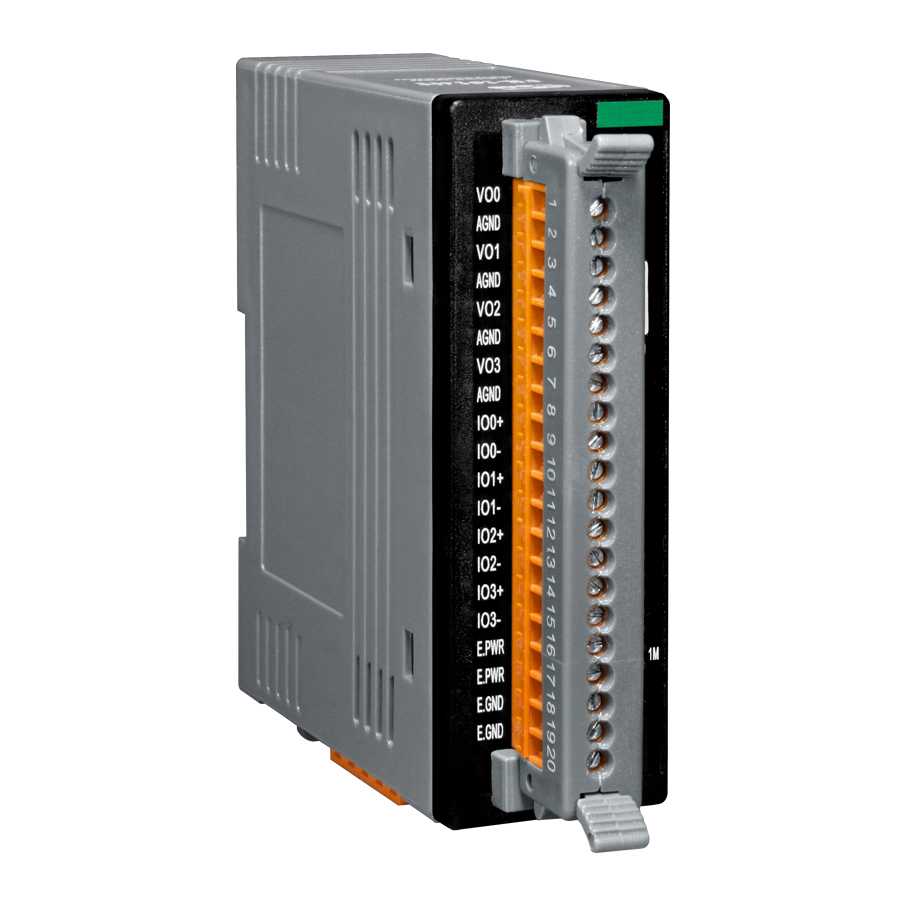

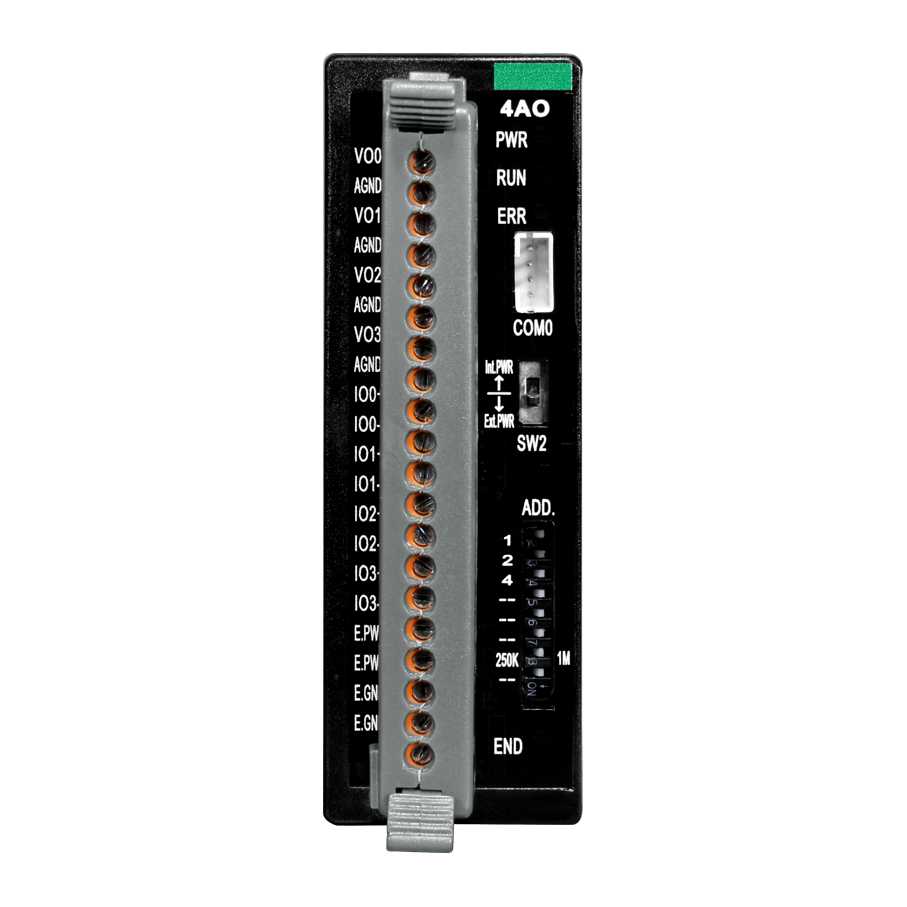

FR-2024iT Модуль ввода-вывода FRnet, 4 канала изолированного аналогового вывода, изоляция коммуникационного интерфейса

Артикул полный

00-06083550

Габаритные размеры, мм

32.5 x 110 x 102

Светодиодные индикаторы

Питание, Соединение, Ошибка соединения, Терминальный резистор

Потребление тока

2.88 Вт макс

Количество каналов ЦАП

4
4 

Температурный дрейф нуля

±30 мкВ/ °C

Температурный дрейф шкалы

±20 ppm/°C

Кабель

2-проводный Belden 9841 (витая пара) 

Дальность передачи данных

400 м макс. для 250 кб/с; 100 м макс. для 1 Мб/с 

Скорость передачи данных

250 кб/с или 1 Мб/с (по умолчанию) 

Время цикла

2.88 мс для 250 кб/с; 0.72 мс для 1 Мб/с 

Разъем

Клеммы под винт, 20 контактов 

Напряжение изоляции

2.5 кВ 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Рабочее напряжение

10 ~ 30 В пост.тока 

Разъем электропитания

Клемма 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +85 

Защита от выброса напряжения (IEC 61000-4-5)

3 кВ для линии питания 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Время установки значения ЦАП

10 мс на канал 

Установка значения при подаче питания

Есть 

Установка безопасного значения

Есть 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Сопротивление нагрузки

Внешнее питание 24 В пост.: 1050 Ом 

Разрешение ЦАП, бит

12 

Диапазон выходных сигналов по напряжению

0 ~ 10 В 
±5 В 
0 ~ 5 В 
±10 В 

Разрешение ЦАП

12 бит 

Точность ЦАП

±0.1% от полного диапазона 
±0.1% 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА
