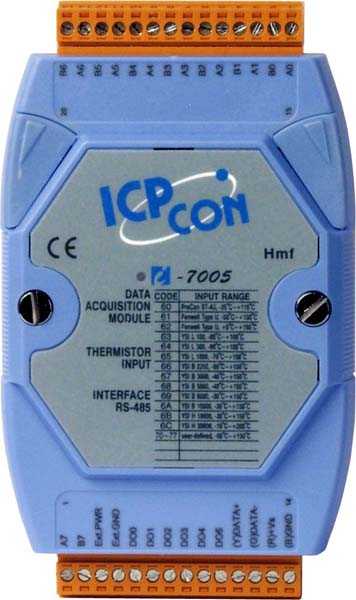

I-7005 CR Модуль с 8 каналами ввода сигнала с термистора и 6 каналами сигнального дискретного вывода

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Температурный дрейф нуля

+/-20 мкВ/°C

Частота дискретизации

8 Гц (общая)

Температурный дрейф шкалы

+/-25 ppm/°C

Затухание синфазной помехи

86 дБ

Затухание аддитивной помехи

100 дБ

Тип подключаемых датчиков

Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, выбирается пользователем

Артикул полный

00-01149913

Максимальная потребляемая мощность

1.3 Вт

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

Нет 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Защита от перенапряжения

±0.5 кВ для линии питания 
120 В пост. 
60 В пост. 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Обнаружение обрыва кабеля

Есть 

Индивидуальная настройка каналов

Есть 

Тип каналов аналогового ввода

2-проводные 

Измерение сопротивления

200 кОм макс. 

Тип входного датчика

Термистор 

Количество каналов АЦП

8 

Защита по току

200 кОм макс. 

Входное сопротивление

>1 МОм 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% от полного диапазона 

Тип подключения каналов дискретного вывода

Sink 

Установка безопасного значения

Есть 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Защита от короткого замыкания

1.4 А 

Защита от перегрузки

1.4 А (с защитой от короткого замыкания) 

Количество каналов дискретного вывода

6 

Тип каналов дискретного вывода

Открытый коллектор 
Тип 'открытый коллектор', с общим '+' 

Максимальная нагрузка на канал

650 мА 

Установка значения при подаче питания

Есть 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
