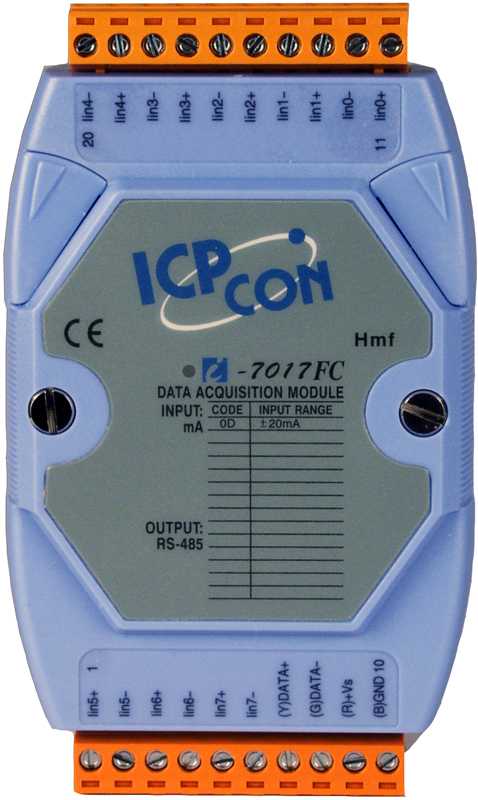

I-7017FC CR Модуль с 8 каналами аналогового ввода (для ввода токовых сигналов, 125 Ом шунт уже установлен)

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

1.3 Вт

Защита каналов от электростатического разряда

±4 кВ

Частота дискретизации

Ускоренный режим: 60 Гц

Артикул полный

00-01163829

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

адаптер питания 
Устройство 
Полное руководство пользователя на CD 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

Нет 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2) 

Интерфейс

RS-485 

Протоколы последовательной связи

DCON 

Защита от перенапряжения

±0.5 кВ для линии питания 
Нет 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Обнаружение обрыва кабеля

Есть 

Индивидуальная настройка каналов

Нет 

Тип каналов аналогового ввода

Дифференциальные 

Общая защита от перенапряжения

±15 В пост.тока 

Изоляция виртуальных каналов

Нет 

Защита по току

Есть, 50 мА при 110 В пост.тока 

Входное сопротивление

По току: 125 Ом 
По напряжению: - 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Количество каналов АЦП

8 

Разрешение АЦП

16 бит 

Точность АЦП

Ускоренный режим: ±0.5% от полного диапазона 
Обычный режим: ±0.1% от полного диапазона 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
