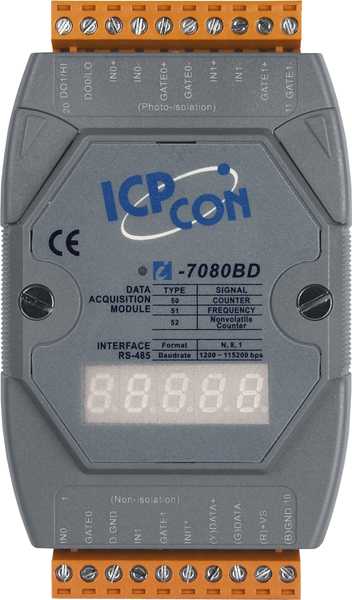

I-7080BD-G CR Модуль с 2 каналами счетчика/частотомера, с сохранением данных счетчика, с индикацией, параллельная шина

Габаритные размеры, мм

123 x 72 x 35

Защита каналов от электростатического разряда

+/- 4 кВ

Индикаторы ввода/вывода

Есть

Потребление тока

2.2 Вт

Артикул полный

00-01178526

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Тип каналов дискретного ввода

типа 'влажный контакт', с общим '+' 

Количество каналов дискретного ввода

2 

Напряжение в закрытом состоянии

+1 В пост. макс. 
+1 В пост.тока макс. 

Напряжение в открытом состоянии

С изоляцией: +3.5 ~ +30 В пост., без изоляции: +2.4 ~ +5 В пост. 
Изолированный: +3.5 ~ +30 В пост. 
Неизолированный: +2.4 ~ +5 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

Нет 

Рабочее напряжение

+24 ~ +30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

DCON 

Защита от перенапряжения

±0.5 кВ для линии питания 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Напряжение нагрузки

+3.5 ~ +30 В пост. 

Количество каналов дискретного вывода

2 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
С общим '+' 

Максимальная нагрузка на канал

30 мА 

Максимальная частота счета

100 кГц 

Количество каналов Энкодер/Частотомер/Счетчик

2 

Разрешение счетчика/энкодера, бит

32 

Режим счетчика

Счет вверх 

Точность воспроизведения частоты

1 Гц или 10 Гц 

Программируемый порог напряжения

+0.1 ~ +5 В пост.тока 

Поддержка аварийного питания

Есть 

Режим частотомера

Есть 

Тип каналов

Приемник 
Энкодер/Частотомер/Счетчик 

Режим энкодера

Нет 

Программируемый фильтр

2 мкс ~ 65 мс 

Индивидуальная настройка каналов

Нет 

Максимальная частота входного сигнала

100 кГц 

Максимальное разрешение счетчика

32 бита
