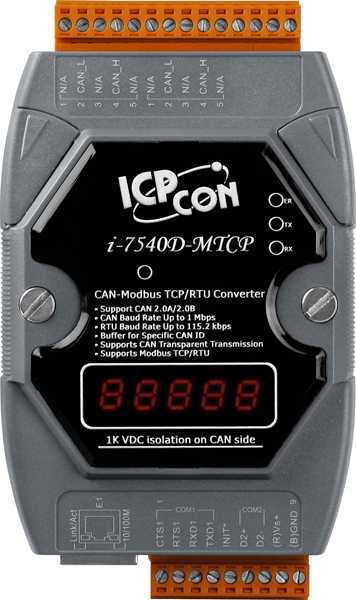

I-7540D-MTCP CR Преобразователь CAN в Ethernet/Modbus TCP/Modbus RTU

Рабочая температура, от

-25

Рабочая температура, до

75

Артикул полный

00-06083354

Габаритные размеры, мм

72 x 122 x 33

Количество последовательных портов

2
1 

Изоляция

1000 В пост.

Количество портов CAN

1

Максимальная потребляемая мощность

2.5 Вт

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Температура хранения, °C

-30 ~ +80 

Рабочая температура, °C

-25 ~ +75 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Разъем последовательного порта

Клемма 

Тип последовательных портов

1 x RS-232, 1 x RS-485 

Скорость передачи данных, бит/с

115200 макс. 

Передаваемые сигналы

RS-232: TxD, RxD, RTS, CTS, GND 
RS-485: Data+, Data- 
CAN_H 
CAN_L 

Четность

нет, чет, нечет 

Стоповые биты

1 

Бит данных

7, 8 

Разъем порта CAN

Клемма 

Терминальный резистор

120 Ом (выбирается джампером) 

Скорость передачи данных

до 1 Мбита/сек 

Контроллер CAN

NXP SJA1000T 

Спецификация шины CAN

ISO 11898-2 CAN 2.0A/B 

Приемопередатчик CAN

NXP 82C250 

Тип устройства

Преобразователь протоколов 

Поддерживаемые протоколы

Modbus RTU 
Modbus TCP 
CAN 

Серия устройства

I-7500
