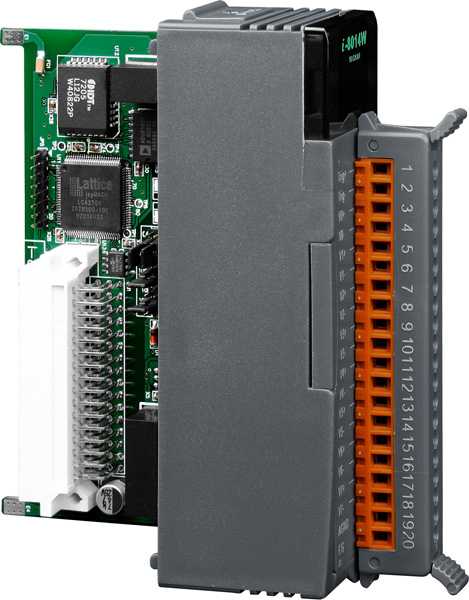

I-8014W-G CR Модуль с 16 каналами аналогового ввода, параллельная шина

Габаритные размеры, мм

30 x 102 x 115

Потребление тока

2.5 Вт макс.

Частота дискретизации

Режим опроса по одному каналу: 250 КГц

Режим "Magic Scan"

Режим1: стандартный режим, Режим2: виртуальная дискретизация с запоминанием отсчетов

Режим ввода

Polling, Pacer (Magic Scan)

Размер буфера FIFO, кБайт

8

Защита по току

+60 ~ -45 В 

Артикул полный

00-06035225

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор питания 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Изоляция каналов внутренней логики

2500 Vrms 

Тип шины модуля

Параллельная 

Защита от перенапряжения

+60 ~ -45 В 

Тип каналов аналогового ввода

16 потенциальных или 8 дифференциальных 

Диапазон входных сигналов по типу термопары

Диапазон входных сигналов по типу термопары 

Количество каналов АЦП

16 

Входное сопротивление

20 МОм 
200 кОм 
20 кОм 

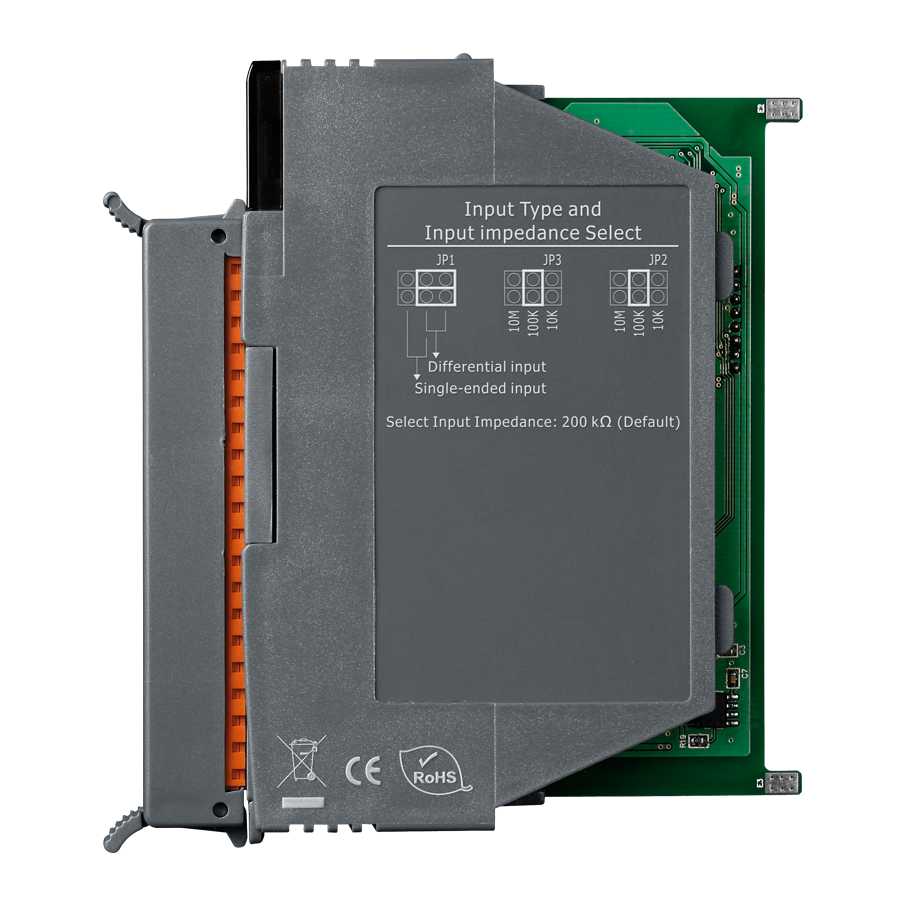

Выбирается джампером 

Диапазон входных сигналов по току

-20 ~ +20 мА 
Требуется внешний резистор 125 Ом 
±20 мА 

Диапазон входных сигналов по напряжению

0 ~ 500 мВ 

Разрешение АЦП

16 бит 

Точность АЦП

±0.05% от полного диапазона 

Тип каналов

Аналоговый ввод 

Тип устройства

Модуль аналогового ввода 

Тип разъема

клеммы под винт 

Профиль модуля

Высокий профиль
