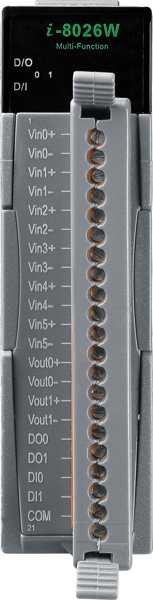

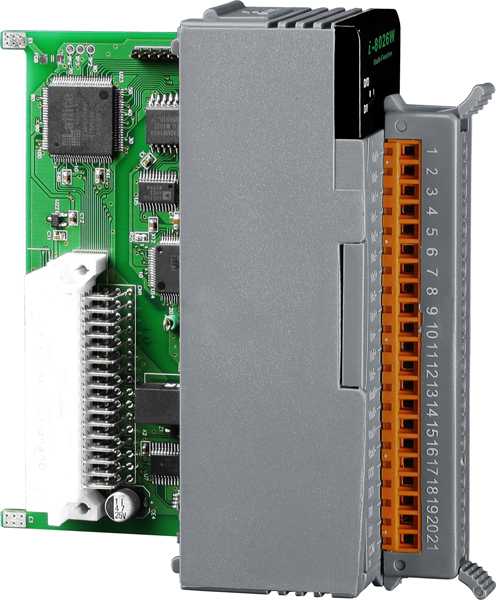

I-8026W-G CR Модуль с 6 каналами аналогового ввода, 2 каналами аналогового вывода, 2 каналами дискретного ввода и 2 каналами дискретного вывода, параллельная шина

Габаритные размеры, мм

30 x 102 x 115

Индикаторы ввода/вывода

4 индикатора дискретных вводов/выводов

Потребление тока

1.8 Вт макс.

Частота дискретизации

9 кГц (макс.)

Артикул полный

00-06100837

Тип каналов дискретного ввода

Влажный контакт 

Количество каналов дискретного ввода

2 

Напряжение в закрытом состоянии

+4 В пост. макс. 

Тип подключения каналов дискретного ввода

Источник 
Приемник 

Напряжение в открытом состоянии

+10 ~ +30 В пост. 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

5 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Изоляция каналов внутренней логики

2500 В пост.тока 

Тип шины модуля

Параллельная 

Индивидуальная настройка каналов

Есть 

Защита от перенапряжения

240 Vrms 

Входное сопротивление

>2 Мом 

Диапазон входных сигналов по току

±20 мА 

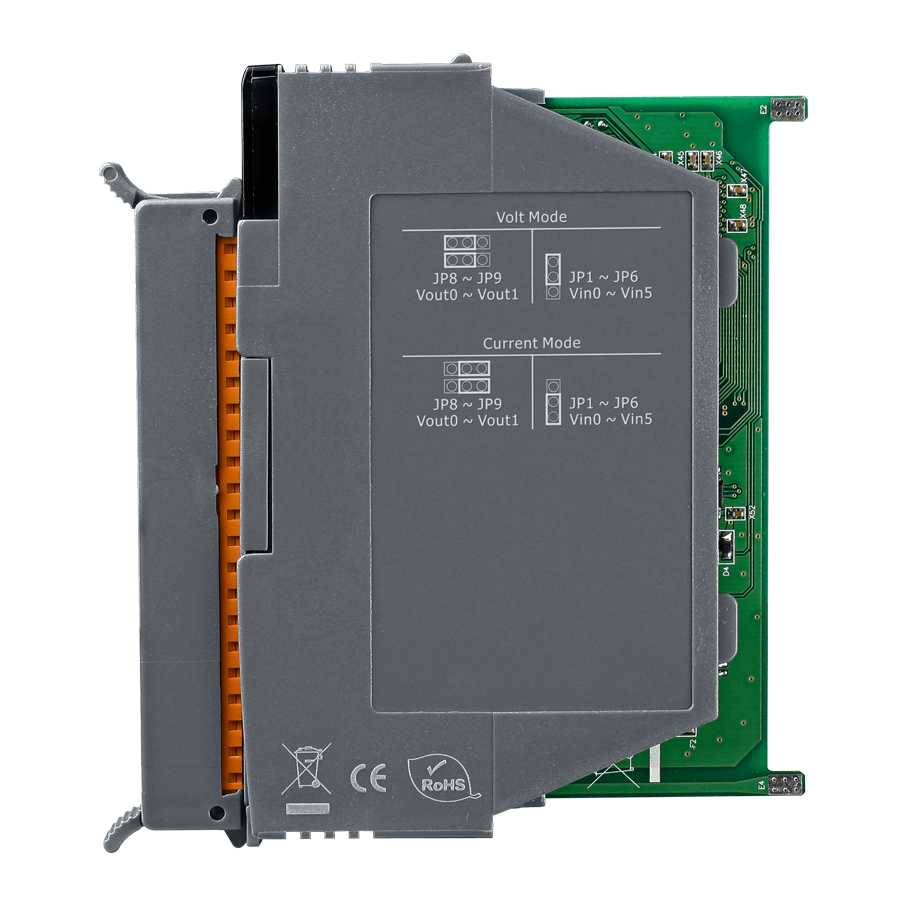

Выбирается джампером 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±2.5 В 
±1.25 В 

Количество каналов АЦП

6 

Разрешение АЦП

12 бит 

Точность АЦП

0.2% от полного диапазона ±1LSB 

Количество каналов ЦАП

2 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
Выбирается джампером 

Точность ЦАП

±0.2% 
±0.2% от полного диапазона 

Разрешение ЦАП

12 бит 

Напряжение нагрузки

+5 ~ +30 В пост. 

Количество каналов дискретного вывода

2 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный (Приемник) 

Максимальная нагрузка на канал

100 мА 

Тип каналов

Аналоговый ввод 
Аналоговый вывод 
Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 
Модуль аналогового вывода 

Тип разъема

клеммы под винт 

Профиль модуля

Высокий профиль
