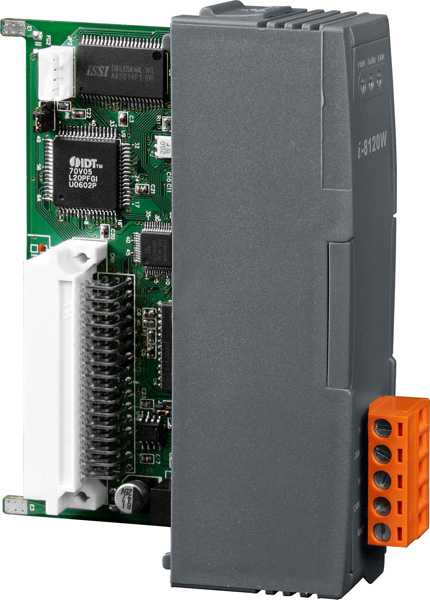

I-8120W-G CR Интерфейсный модуль CAN с изоляцией (1 порт)

Потребление тока

2 Вт

Количество последовательных портов

1

Артикул полный

00-06027380

Габаритные размеры, мм

31 x 91 x 115

Светодиодные индикаторы

PWR LED, RUN LED, ERR LED

Количество портов CAN

1

Интерфейс передачи данных

CAN2.0A/2.0B 

Тип разъема

Съемный 5-контактный блок 

Материал корпуса

Пластик 

Максимальная скорость передачи данных

до 1 Мбит/с 

Передаваемые сигналы

Data+, Data- 

Напряжение изоляции, В

2500 
3000 для пост.; 2500 для оптопары 

Защита ESD (IEC 61000-4-2)

2 кВ (Class A) 

Тип шины

Параллельная 

Память EEPROM

16 Кб 

Память SRAM

512 Кб (две батарейки) 

Встроенная Flash-память

512 КБ 

Процессор

80186, 80МГц 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Профиль модуля

Высокий профиль 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

В контроллер 

Скорость передачи данных

до 1 Мбита/сек 

Контроллер CAN

NXP SJA1000T 

Приемопередатчик CAN

NXP 82C250 

Разъем порта CAN

Клемма 

Терминальный резистор

120 Ом (выбирается DIP-переключателем) 

Спецификация шины CAN

ISO 11898-2 CAN 2.0A/B
