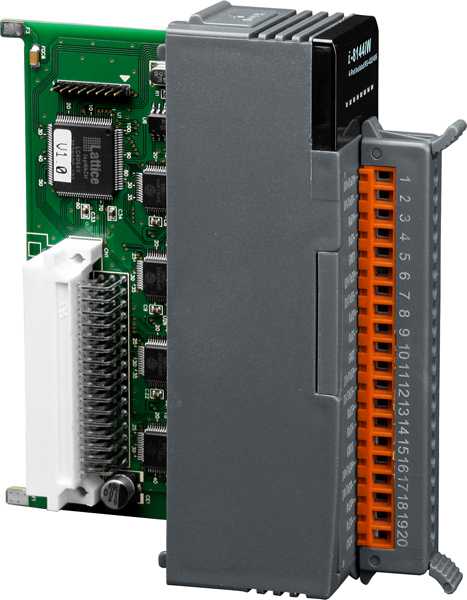

I-8144iW-G CR Интерфейсный модуль RS-422/485 (4 порта)

Количество последовательных портов

1

Потребление тока

1.75 Вт (без резистора)/3 Вт (с 4 резисторами, 1/4 Вт, 120 Ом 5%)

Габаритные размеры, мм

30 x 102 x 115

Светодиодные индикаторы

1 индикатор питания, 4 индикатора RxD, 4 индикатора TxD

Артикул полный

00-06019320

Интерфейс передачи данных

RS-422/485 

Тип разъема

Съемный 20-контактный блок 

Материал корпуса

Пластик 

Максимальная скорость передачи данных

до 115,2 Кбит/с 

Передаваемые сигналы

Интерфейсы RS-422 и RS-485 не могут использоваться одновременно 
RS-422: TxD+, TxD-, RxD+, RxD- 
RS-485: Data+, Data- 

Изоляция последовательной линии

2.5 кВ 

Контроллер последовательного интерфейса

Совместим с 16C550C 

Напряжение изоляции, В

2500 

Тип шины

Параллельная 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Профиль модуля

Высокий профиль 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

В контроллер
