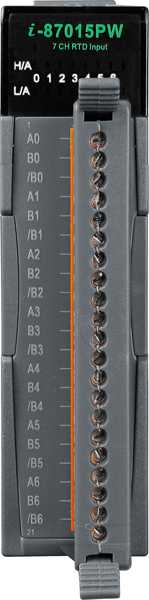

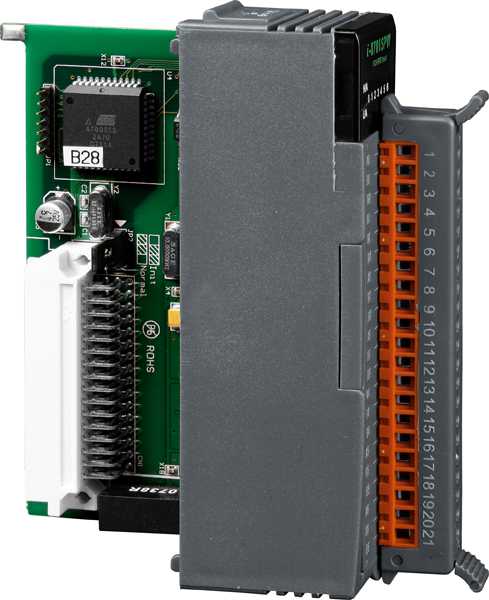

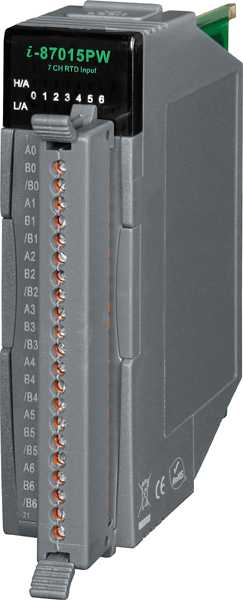

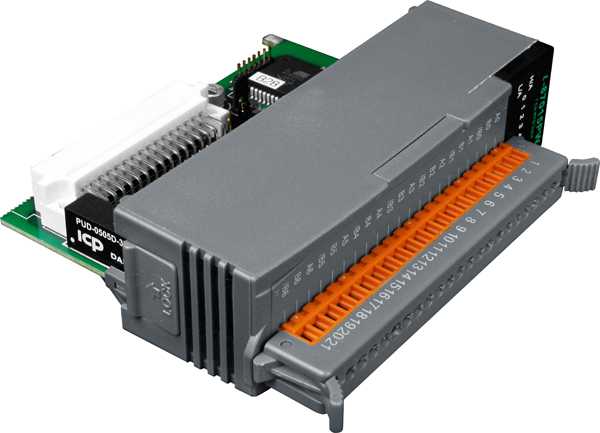

I-87015PW-G CR Модуль с 4 каналами аналогового ввода, для терморезистивных датчиков, с компенсацией влияния 3-х проводной измерительной линии, последовательная шина

Габаритные размеры, мм

30 x 102 x 115

Индикаторы ввода/вывода

14 индикаторов высокого/низкого состояния сигнала

Потребление тока

1 Вт макс.

Температурный дрейф нуля

±0.5 мкВ/°C

Защита каналов от электростатического разряда

4 кВ

Частота дискретизации

12 Гц (общая)

Затухание синфазной помехи

150 дБ

Температурный дрейф шкалы

±20 ppm/°C

Затухание аддитивной помехи

100 дБ

Тип подключаемых датчиков

Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000

3-проводный терморезистор

Есть 

Измерение сопротивления

3.2 кОм 

Артикул полный

00-06008842

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Протоколы последовательной связи

DCON 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип шины модуля

Последовательная 

Индивидуальная настройка каналов

Есть 

Защита от перенапряжения

±120 В пост. 

Тип каналов аналогового ввода

2/3-проводные 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Подавление синфазных помех (Общий режим)

150 дБ 

Количество каналов АЦП

7 

Входное сопротивление

>1 МОм 

Пропускная способность -3 дБ

15.7 Гц 

Разрешение АЦП

16 бит 

Точность АЦП

±0.05% от полного диапазона 

Тип каналов

Аналоговый ввод 

Тип устройства

Модуль аналогового ввода 

Тип разъема

клеммы под винт 

Профиль модуля

Высокий профиль
