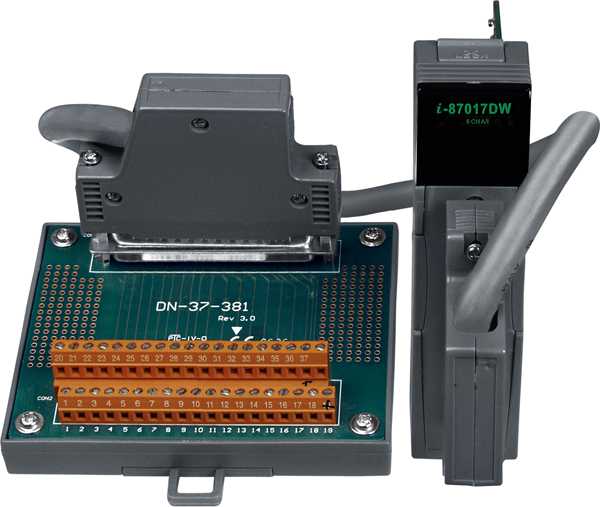

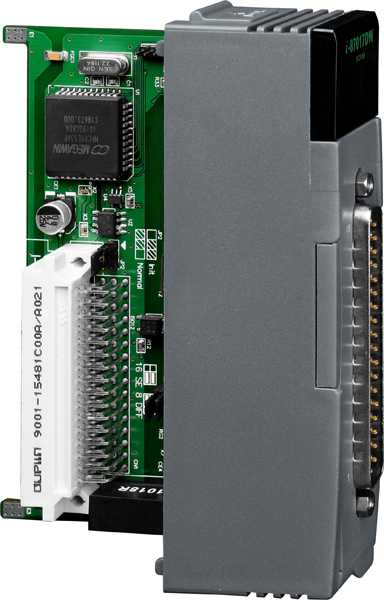

I-87017DW-G CR Модуль с 8/16 каналами аналогового ввода, последовательная шина

Габаритные размеры, мм

30 x 102 x 115

Потребление тока

1.4 Вт макс.

Температурный дрейф нуля

±20 мкВ/°C

Защита каналов от электростатического разряда

4 кВ

Температурный дрейф шкалы

±25 ppm/°C

Частота дискретизации

Ускоренный режим: 60 Гц (Общая)

Защита по току

Есть, 50 мА при 110 В пост.тока 

Обнаружение обрыва дочерней платы

Есть 

Артикул полный

00-06078009

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Протоколы последовательной связи

DCON 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Тип шины модуля

Последовательная 

Индивидуальная настройка каналов

Есть 

Защита от перенапряжения

Дифференциальное подключение: 240 В, ассиметричное подключение: 120 В 

Тип каналов аналогового ввода

16 потенциальных или 8 дифференциальных 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Подавление синфазных помех (Общий режим)

86 дБ 

Количество каналов АЦП

8/16 
16 

Входное сопротивление

Дифференциальное подключение: >2 МОм 
Ассиметричное подключение: >1 Мом 

Диапазон входных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
-20 ~ +20 мА 
Требуется внешний резистор 125 Ом 
±20 мА 

Пропускная способность -3 дБ

15.7 Гц 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Разрешение АЦП

12 бит 
16 бит 

Точность АЦП

Ускоренный режим: ±0.5% от полного диапазона 
Обычный режим: ±0.1% от полного диапазона 

Тип каналов

Аналоговый ввод 

Тип устройства

Модуль аналогового ввода 

Тип разъема

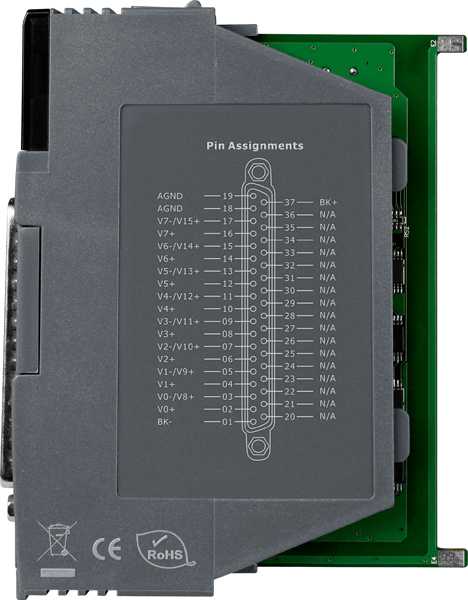

DB37 'папа' 

Профиль модуля

Высокий профиль
