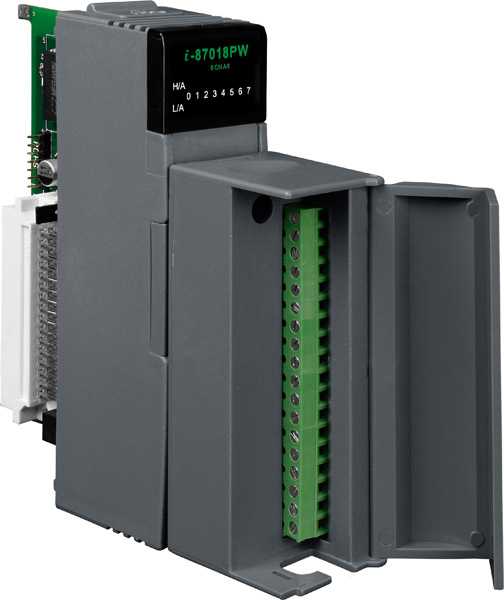

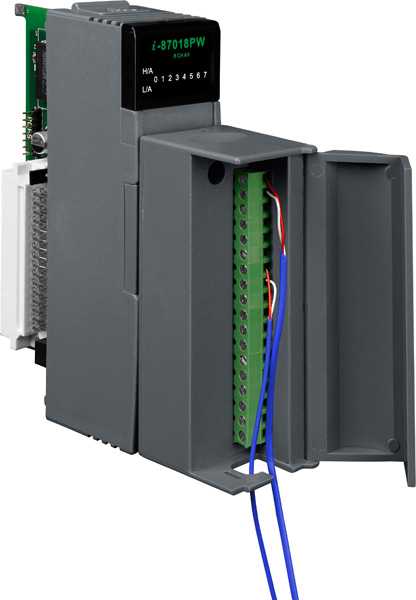

I-87018PW-G/S CR Модуль с 8 каналами аналогового ввода с термопары, с защитой от перенапряжения, последовательная шина (в комплект поставки входит дочерняя плата CN-1824)

Габаритные размеры, мм

30 x 85 x 115

Индикаторы ввода/вывода

16 индикаторов высокого/низкого состояния сигнала

Потребление тока

0.7 Вт

Температурный дрейф нуля

±0.5 мкВ/°C

Защита каналов от электростатического разряда

4 кВ

Частота дискретизации

10 Гц (общая)

Температурный дрейф шкалы

±25 ppm/°C

Затухание синфазной помехи

150 дБ

Затухание аддитивной помехи

100 дБ

Постоянный вывод температуры

Есть 

Стабильное значение температурного вывода для полевых устройств

Есть 

Артикул полный

00-06078010

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Дочерняя плата 
Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Протоколы последовательной связи

DCON 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип шины модуля

Последовательная 

Индивидуальная настройка каналов

Есть 

Защита от перенапряжения

240 Vrms 

Тип каналов аналогового ввода

Дифференциальные 

Обнаружение обрыва кабеля

Есть (Термопары) 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Подавление синфазных помех (Общий режим)

150 дБ 

Количество каналов АЦП

8 

Входное сопротивление

>400 кОм 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Требуется внешний резистор 125 Ом 
Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710) 

Пропускная способность -3 дБ

15.7 Гц 

Диапазон входных сигналов по напряжению

±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% от полного диапазона 

Тип каналов

Аналоговый ввод 

Тип устройства

Модуль аналогового ввода 

Тип разъема

клеммы под винт
