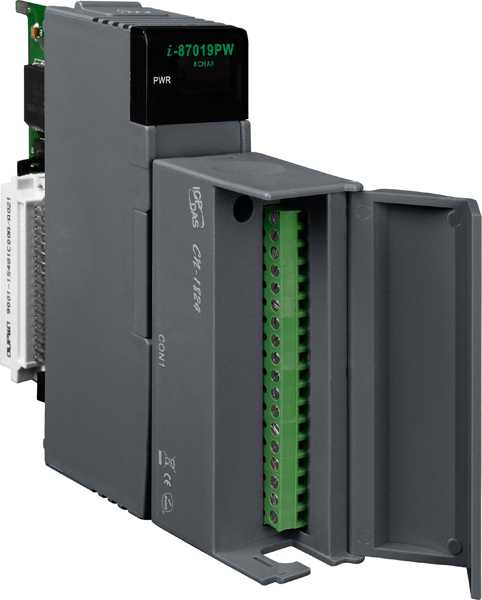

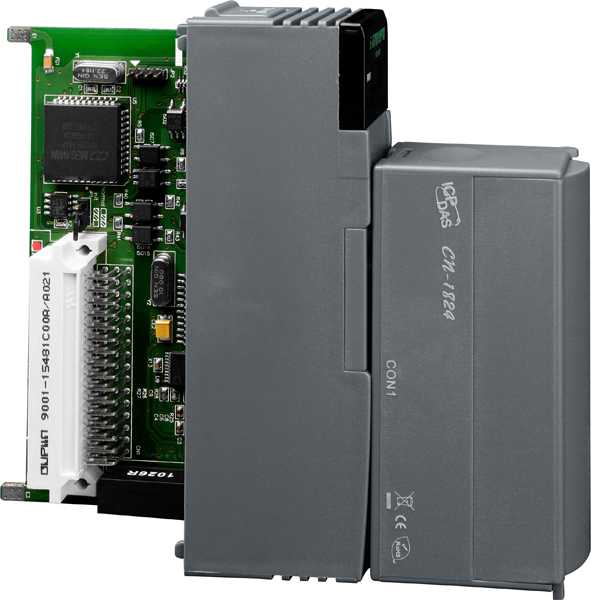

I-87019PW-G/S CR Модуль с 8 универсальными каналами аналогового ввода, последовательная шина (в комплект поставки входит дочерняя плата CN-1824)

Габаритные размеры, мм

30 x 86 x 114

Потребление тока

1.3 Вт макс.

Температурный дрейф нуля

±20 мкВ/°C

Защита каналов от электростатического разряда

+/- 4 кВ

Частота дискретизации

10 Гц (общая)

Температурный дрейф шкалы

±20 ppm/°C

Обнаружения обрыва термопары

Есть (выбирается программно) 

Артикул полный

00-06078014

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Дочерняя плата 
Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Протоколы последовательной связи

DCON 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Тип шины модуля

Последовательная 

Индивидуальная настройка каналов

Есть 

Защита от перенапряжения

240 Vrms 

Тип каналов аналогового ввода

Дифференциальные 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Подавление синфазных помех (Общий режим)

86 дБ 

Количество каналов АЦП

8 

Входное сопротивление

По току: 125 Ом 
По напряжению: >400 кОм 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 
Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710) 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% от полного диапазона 

Тип каналов

Аналоговый ввод 

Тип устройства

Модуль аналогового ввода 

Тип разъема

клеммы под винт 

Профиль модуля

Высокий профиль
