I-87024DW-G CR Модуль с 4 каналами аналогового вывода, разрешение - 14 бит, с индикацией, последовательная шина

Габаритные размеры, мм

115 x 30 x 102

Потребление тока

Обычное 1.3 Вт макс., Максимальное 2.8 Вт (при 4-х канальном выводе 20 мА/10 В)

Температурный дрейф шкалы

±20ppm/°C

Защита каналов от электростатического разряда

4 кВ

Температурный дрейф нуля

±30 мкВ/°C

Артикул полный

00-06083169

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Температура хранения, °C

-30 ~ +75 

Рабочая влажность, %

5 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Протоколы последовательной связи

DCON 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Тип шины модуля

Последовательная 

Количество каналов ЦАП

4 

Нагрузочная способность выхода по току

При внешнем напряжении 24 В: 1050 Ом 

Установка безопасного значения

Есть 

Время установки значения ЦАП

10 мс на канал 

Защита от короткого замыкания

Есть 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Обнаружение обрыва кабеля

Есть 

Сопротивление нагрузки

Внешнее питание 24 В пост.: 1050 Ом 

Установка значения при подаче питания

Есть 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Скорость изменения выходного сигнала

0.125 ~ 2048 мА/с 
0.0625 ~ 512 В/с 

Разрешение ЦАП

14 бит 

Тип каналов

Аналоговый вывод 

Тип устройства

Модуль аналогового вывода 

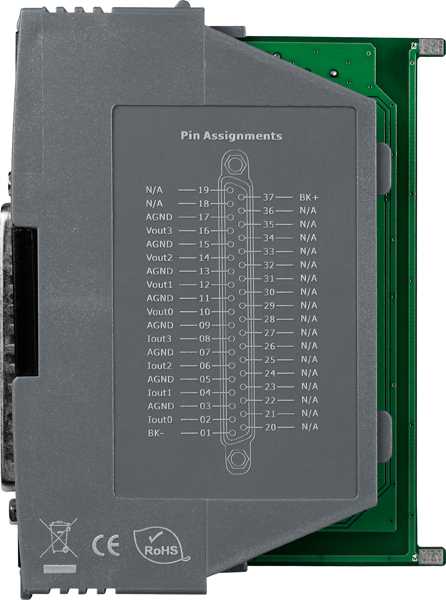

Тип разъема

DB37 'папа' 

Профиль модуля

Высокий профиль
