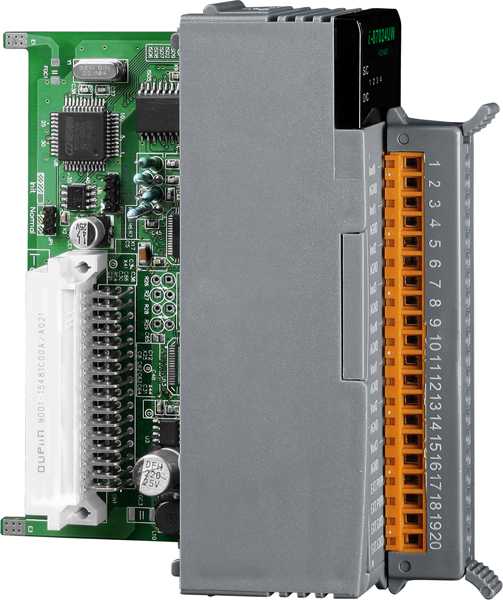

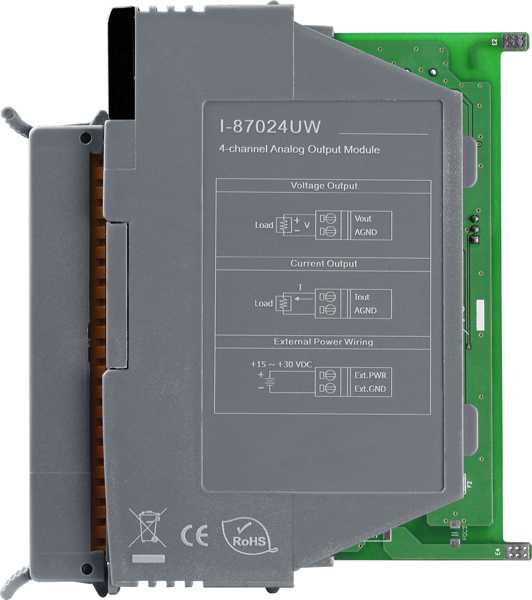

I-87024UW-G CR Модуль с 4 каналами аналогового вывода, разрешение - 16 бит, последовательная шина

Габаритные размеры, мм

31 x 81 x 114

Индикаторы ввода/вывода

Нет

Потребление тока

0.9 Вт макс.

Температурный дрейф шкалы

±25 ppm/°C

Температурный дрейф нуля

±0.2 мкВ/°C

Артикул полный

00-06084357

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

В контроллер 

Системные индикаторы

1 индикатор Питание/Передача данных 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 15 ~ 30 В пост.тока 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Интерфейс

RS-485 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Протоколы последовательной связи

DCON 

Защита по RS (IEC 61000-4-3)

3 В/м, 80 МГц ~ 1 ГГц 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип шины модуля

Последовательная 

Количество каналов ЦАП

4 

Тип подключения

Источник 

Нагрузочная способность выхода по току

1000 Ом 

Межканальная изоляция

Нет 

Установка безопасного значения

Есть 

Время установки значения ЦАП

10 мс на канал 

Защита от короткого замыкания

Есть 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Тип каналов аналогового вывода

С общим '-' 

Сопротивление нагрузки

1000 Ом 

Установка значения при подаче питания

Есть 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Точность ЦАП

±0.02% 
±0.02% от полного диапазона 

Скорость изменения выходного сигнала

0.125 ~ 2048 мА/с 
0.0625 ~ 512 В/с 

Разрешение ЦАП

16 бит 

Тип каналов

Аналоговый вывод 

Тип устройства

Модуль аналогового вывода 

Тип разъема

клеммы под винт 

Профиль модуля

Высокий профиль
